Interfejs Ps2 Zintegrowany IC Wireless Mouse Chip Certyfikat ROHS

Przewodowy układ myszy bezprzewodowej Interfejs USB Zintegrowany układ IC myszy optycznej

Nazwa chipa: układ myszy optycznej
Model układu myszy: GZ-P001-STC

Opis funkcji
Zegar/licznik
Układ klawiatury zapewnia trzy 16-bitowe zegary/liczniki T0, T1, T2.Każdy może służyć jako licznik ogólny.Gdy T0/T1/T2 jest używany jako timer, jednostką czasu używaną do wyzwalania timera jest cykl maszyny.Cykl maszyny jest równy 12 lub 6 cyklom oscylacji, w zależności od tego, czy użytkownik konfiguruje chip w trybie 12T czy 6T.Gdy T0/T1/T2 jest używany jako licznik, zdarzeniem zliczania jest odpowiedni pin zmiany poziomu wysokiego na niski T0/T1/T2. W tym trybie układ pobiera próbki z pinów T0/T1/T2 w każdym cyklu maszyny. Gdy wynik jest od 1 do 0, chip liczy do licznika 1. Należy zauważyć, że przy pracy jako licznik, szerokość impulsu wysokiego lub niskiego na wyprowadzeniu T0/T1/T2 musi być większa niż jeden cykl maszyny.Istnieją dwa specjalne rejestry do konfiguracji T0 i T1.Są to TMOD, TCON mają dwa specjalne rejestry do konfiguracji T2.Są to T2MOD,T2CON
Port szeregowy (UART)
Port szeregowy układu myszy jest dupleksem, może jednocześnie wysyłać i odbierać dane.Wysyłane i odbierane dane współdzielą ten sam rejestr specjalny SBUF.W chipie znajdują się w rzeczywistości dwa rejestry SBUF, jeden do wysyłania i jeden do odbierania.Port szeregowy może pracować w 4 różnych trybach.
Tryb 0
Zwykle ten tryb jest używany wyłącznie do rozszerzenia portu I/O układu.W tym trybie zarówno odbieranie, jak i wysyłanie danych przechodzą przez pin RXD, a TXD wyprowadza synchroniczny zegar przesunięcia.To, co jest wysyłane lub odbierane, to dane 8-bitowe, z najniższym bitem jako pierwszym, a ich szybkość transmisji jest ustalona na 1/12 zegara MCU.
Tryb 1
Wyślij przez pin TXD lub odbierz 10-bitową ramkę danych przez pin RXD.Ramka danych zawiera 1 bit startu (0), 8 bitów danych i 1 bit stopu (1).Po zakończeniu odbioru bit stopu jest zapisywany w RB8 SCON.Szybkość transmisji (tryb 1) = 2SMOD X (szybkość przepełnienia T1) /32 lub = szybkość przepełnienia T2 /16
Tryb 2
Wyślij przez pin TXD lub odbierz 11-bitową ramkę danych na pinie RXD.Ramka danych zawiera 1 bit startu (0), 8 bitów danych, 1 programowalny bit 9 i 1 bit stopu (1).Podczas wysyłania dziewiąty bit pochodzi z TB8 SCON.Podczas odbioru dziewiąta cyfra zostanie zapisana w TB8 SCON.Szybkość transmisji może wynosić 1/32 lub 1/64 częstotliwości zegara;szybkość transmisji (tryb 2) = 2SMOD X OSC/64
Tryb 3
Tryb 3 jest taki sam, z wyjątkiem tego, że szybkość transmisji jest inna niż w trybie 2. Szybkość transmisji (tryb 3) = 2SMOD X (szybkość przepełnienia T1) /32 lub = szybkość przepełnienia T2 /16 We wszystkich trybach rozpocznie się zapisywanie do SBUF.Dla trybu 0, jeśli RI=0 i REN=1, rozpoczyna się odbiór.Dla innych trybów, jeśli REN=1 i wprowadzony jest bit startu, to znaczy, jeśli występuje zbocze opadające, odbiór rozpoczyna się.
Tryb wyłączania
Użytkownik ustawia PCON.1 tak, aby chip przeszedł w tryb wyłączania.W trybie wyłączania zegar układu jest zatrzymywany.Wewnętrzna pamięć RAM i SFR układu pozostają niezmienione.Metodą budzenia może być reset sprzętowy lub zewnętrzne przerwania /INT0, /ITN1, /INT2 i /INT3.Gdy sprzęt zostanie zresetowany, zwróć uwagę, aby przynajmniej utrzymać pin RESET wysoko przez ponad 10 ms, aby ustabilizować zegar.Program zaczyna się wykonywać od adresu 0x0000.Jeśli jest to przebudzenie z zewnętrznego przerwania, program przeskoczy do wektora przerwań i wykona przetwarzanie przerwań.Aby użyć przerwania zewnętrznego do wybudzenia, przerwanie zewnętrzne musi być prawidłowo ustawione przed wejściem w tryb wyłączania.

Status pinów w trybie IDLE i trybie wyłączenia:

Parametry elektryczne myszy bezprzewodowej:

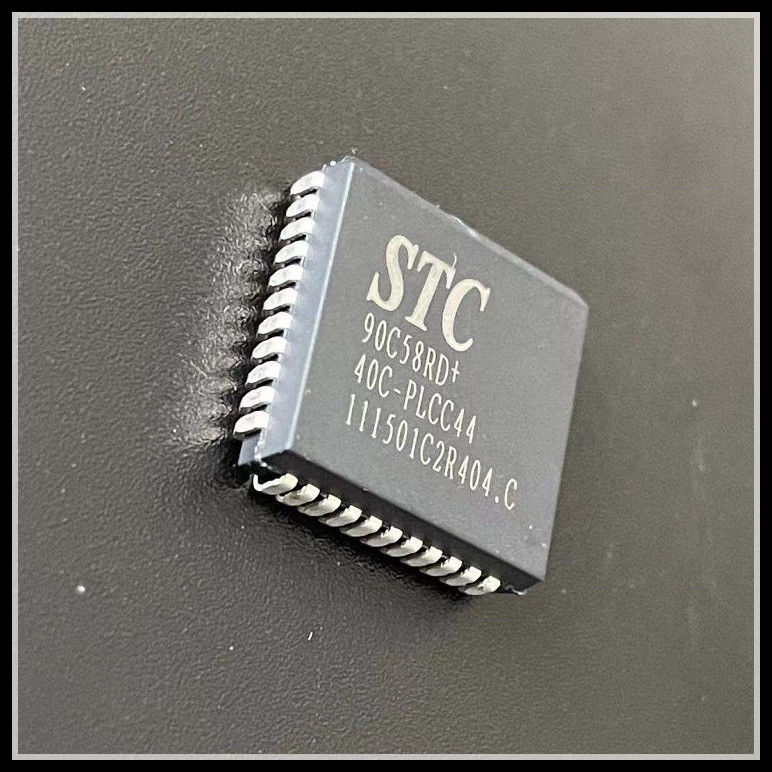

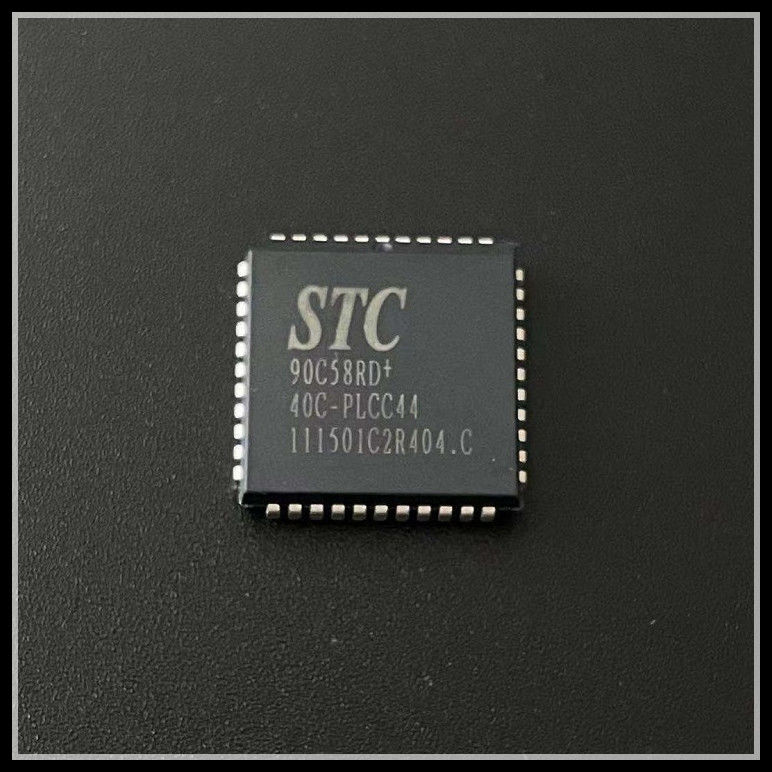

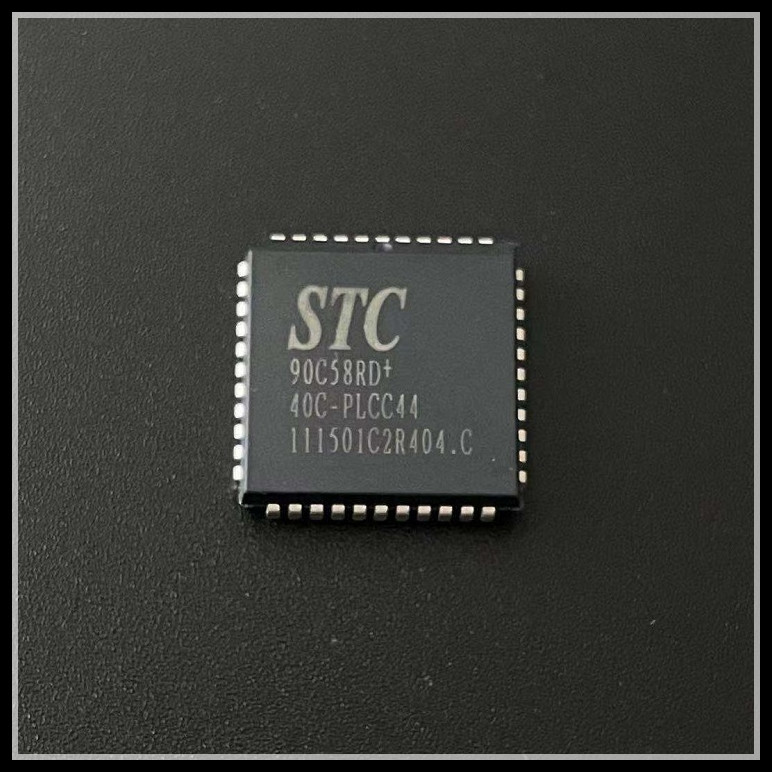

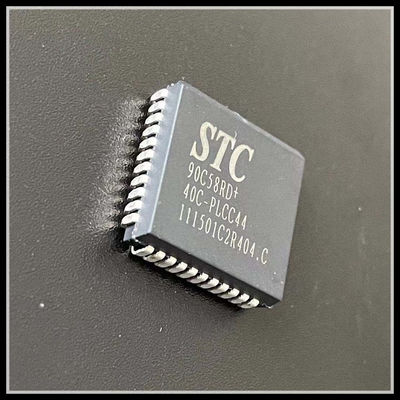

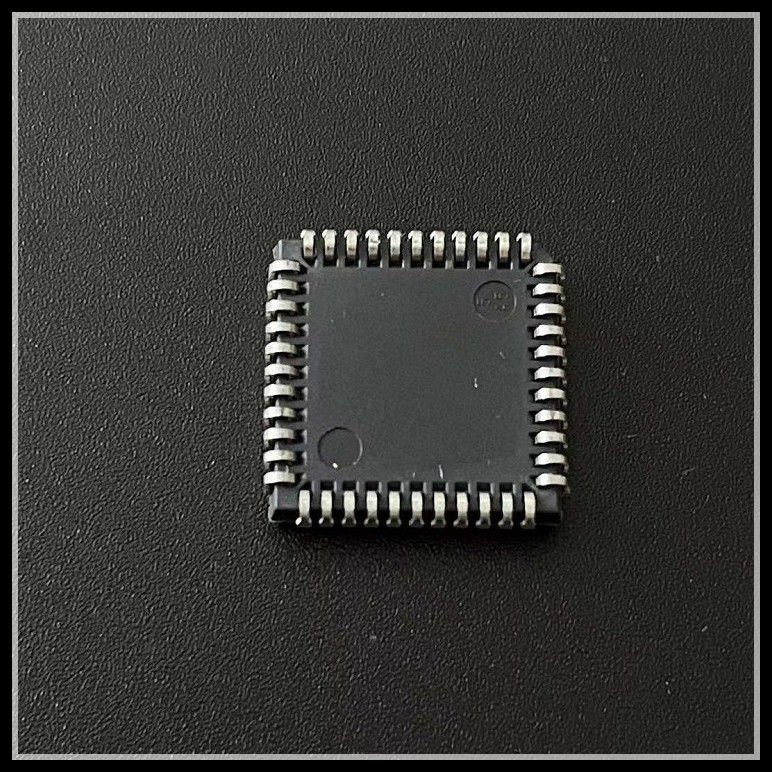

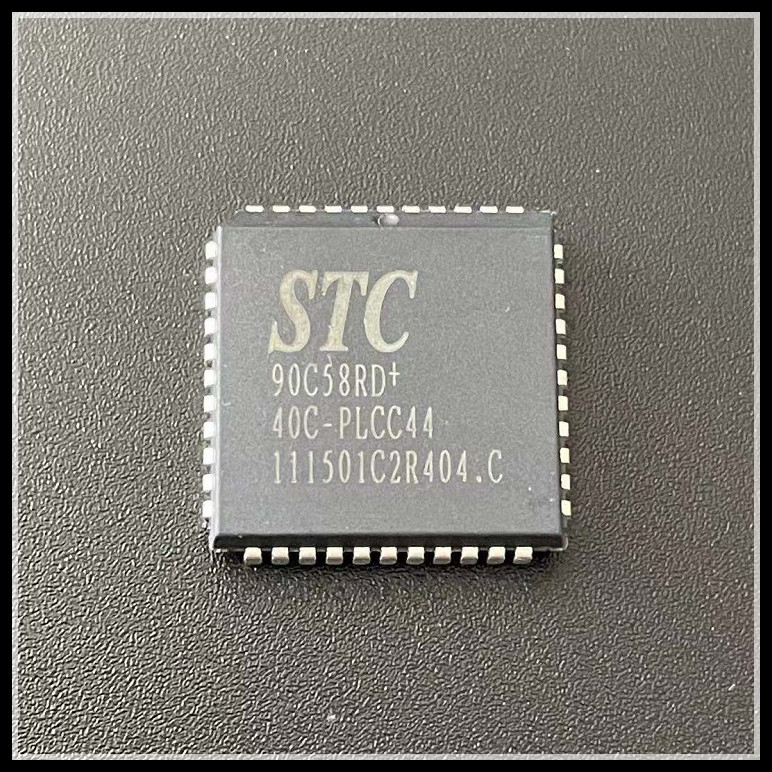

Prezentacja obrazu produktu:
