Bezprzewodowa mysz optyczna USB 3,2 V z układami scalonymi 3204 3205 IC

Nazwa produktu IC: Optyczny układ myszy bezprzewodowej
Model produktu chipowego: GZ-P001-KA8
Opis produktu układu scalonego: KA8 to wysoce zintegrowany układ myszy optycznej z interfejsem USB, który przyjmuje bardziej zaawansowaną technologię produkcji i lepszą zdolność światłoczułą, który może zastąpić oryginalne układy faz 3205 i 3204;
Zastosowanie produktu: bezprzewodowa mysz optyczna USB;

Schemat układu pinów chipa:

Opis pinów chipowych:

Cechy chipa myszy bezprzewodowej:
1. Pojedynczy zasilacz, zakres zasilania: 1,7 V do 3,2 V
2. Precyzyjna technologia przewidywania przemieszczeń optycznych
3. Bardzo dobry czujnik ruchu 2D
4. Obsługuj bardzo dużą prędkość ruchu
5. Maksymalna prędkość ruchu: 28 cali/s
6. CPI do 1600
7. Gdy nie ćwiczysz, natychmiast wejdź w tryb oszczędzania energii
8. Transmisja danych realizowana jest przez interfejs szeregowy
9. Wbudowany timer niskiego poboru mocy (LPT), istnieją dwa tryby uśpienia1/uśpienia2.
10. Mysz może zostać wybudzona przez pin MOTSWK, a czujnik może obudzić się z trybu uśpienia
11. Rezystancja ograniczająca prąd diody LED: 68 omów -470 omów (w zależności od rzeczywistego rozwiązania do określenia rezystancji), zalecana: 100 omów

specyfikacja:
Napięcie robocze zasilacza: 1,73 V ~ 1,94 V (zwarcie VDD i AVDD) 2,2 V ~ 3,2 V (VDD) Soczewka optyczna: 1:1 Szybkość: 28 cali/s CPI: 400/500/600/800/1000 (domyślnie) / 1200/1600 CPI: 3000 klatek/s.Typowy prąd roboczy:
2mA @ruch myszy (normalny)
300uA @Mysz nie porusza się (uśpienie1)
60uA @Mysz nie porusza się (Sleep2)
7uA @ tryb wyłączania

Odczyt i zapis rejestru interfejsu SPI:
Rejestry w segmencie adresowym 0X00~0X0E mogą być bezpośrednio odczytywane i zapisywane;
Rejestry odczytu i zapisu w segmencie adresu 0X10~0X7F muszą najpierw otworzyć rejestry ochrony odczytu i zapisu, to znaczy skonfigurować następujące dwa rejestry (generalnie nie używane w aplikacjach)
Napisz od 0X5A do 0X09;
Zapisz 0X9A do 0X5B.
Wewnątrz V108 znajduje się oscylator o częstotliwości około 24 MHz, który można wybrać za pomocą rejestru konfiguracji.Konkretna konfiguracja jest następująca: najpierw włącz ochronę przed zapisem
Reg0X51 = 0x0B służy do wyboru rezystancji zewnętrznej, Reg0X51 = 0x09 służy do wybierania rezystancji wewnętrznej,
Reg0X53 to wewnętrzny rejestr regulacji rezystancji.Gdy Reg0X53=0x00, częstotliwość jest najwyższa, a gdy Reg0X53=0x7f, częstotliwość jest najniższa.Domyślna wartość Reg0X53=0x48.

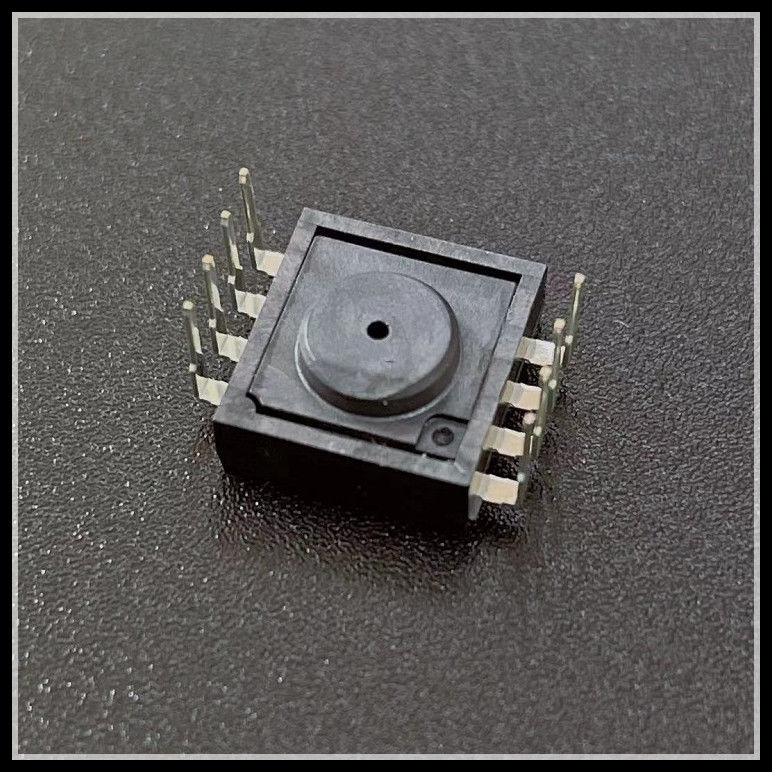

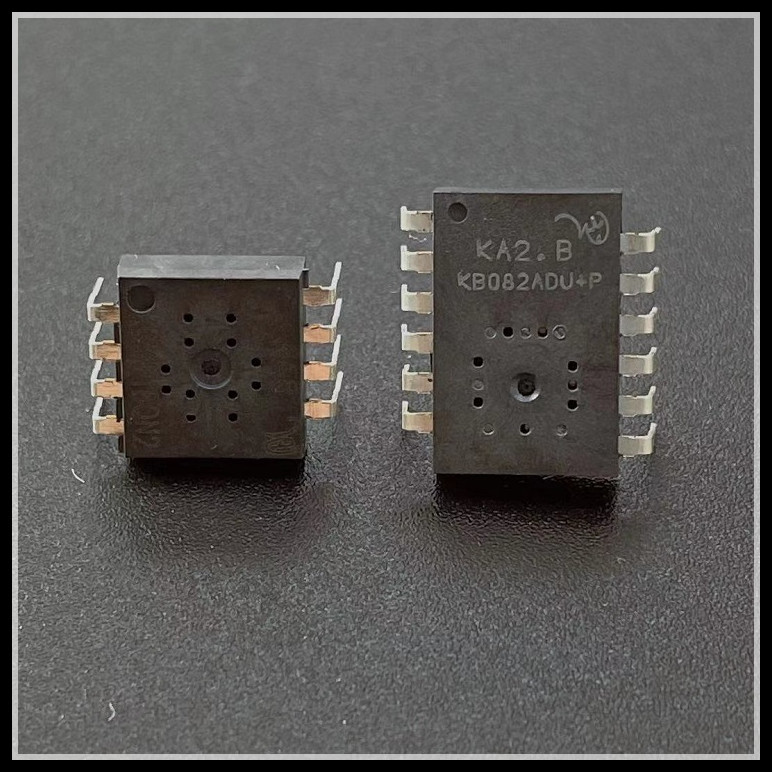

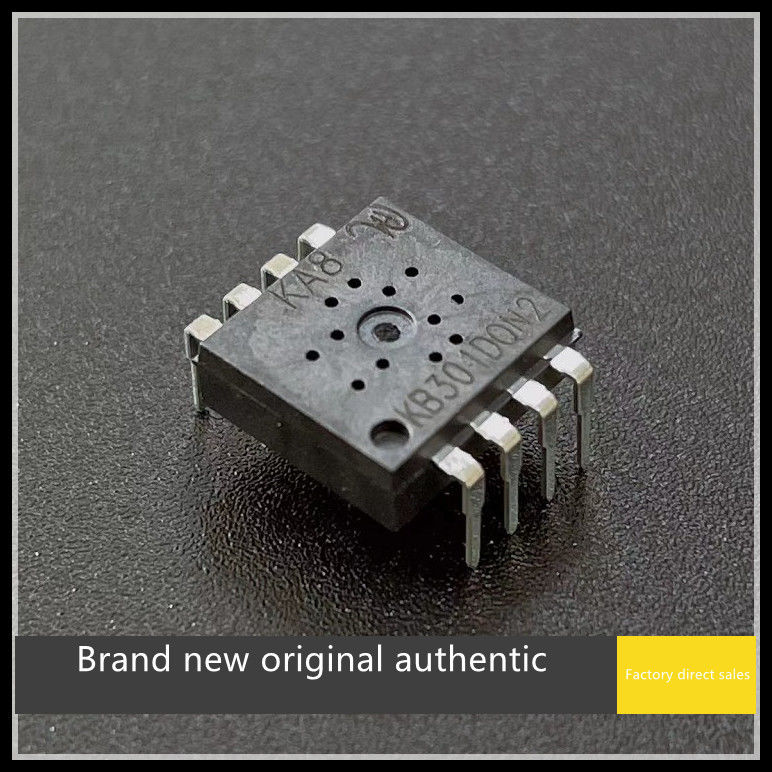

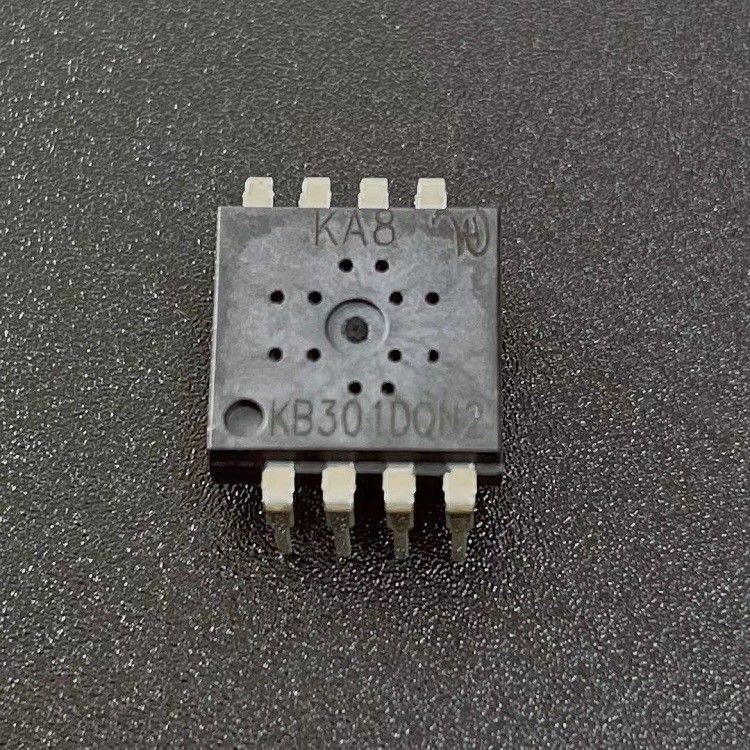

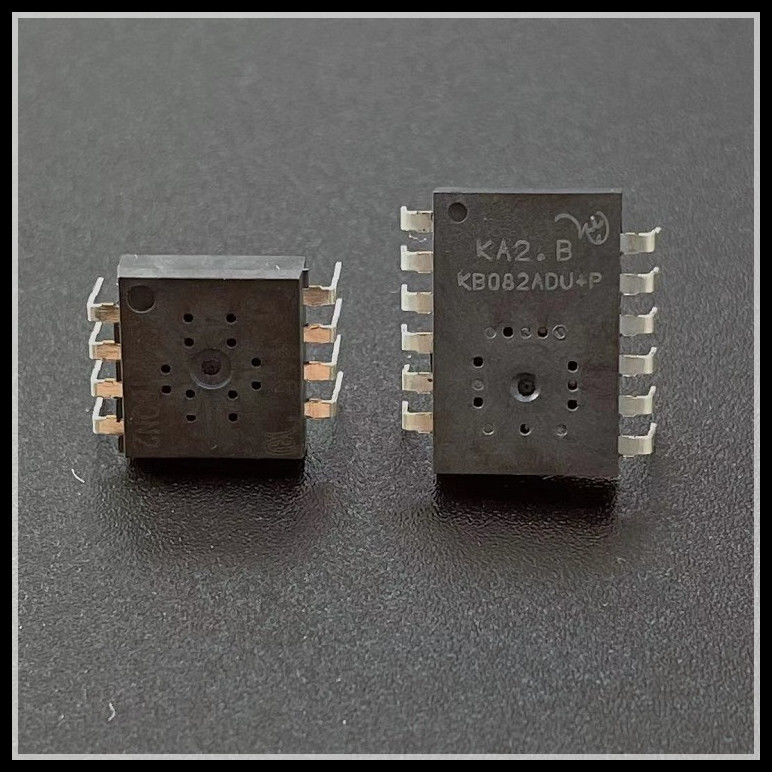

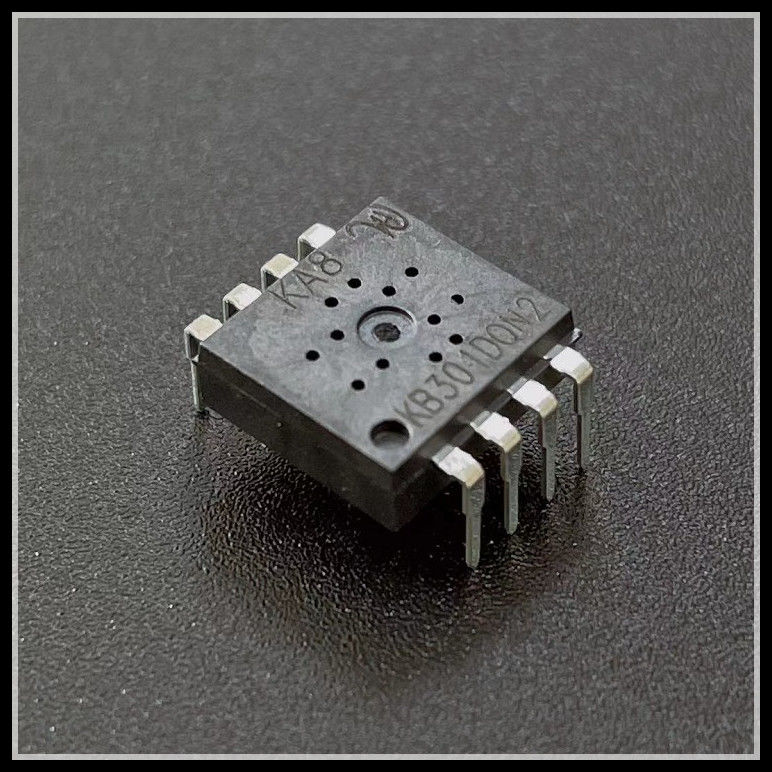

Obraz chipa:
