Interfejs USB Zintegrowany przewodowy układ myszy bezprzewodowej dla modelu 2636 2633

2636 2633 2634 2637 Układy scalone układów scalonych do myszy przewodowej

Nazwa chipa: układ myszy optycznej
Model układu myszy: GZ-P001-KA3.B
Opis produktu z układem myszy przewodowej: KA3.B to wysoce zintegrowany układ myszy optycznej z interfejsem USB, który przyjmuje bardziej zaawansowaną technologię produkcji i lepszą światłoczułość.
Główne cechy:
● Interfejs USB
● Pojedyncze zasilanie 5V
● Kompatybilny z myszą Microsoft IntelliMouse 3D.
● Obsługa systemów operacyjnych Microsoft Windows 7, 8, 10, XP, 2000, ME i 98
● Zgodność z Microsoft WHQL i USB-IF
● Obsługa przycisków: lewy, środkowy, prawy;obsługa mechanicznego enkodera osi Z;
● Ustawienie DPI: 800/1200 DPI można ustawić na stałe, domyślnie 1200
● Wbudowany obwód zarządzania energią
● Wbudowany obwód napędu LED
● Wbudowany rezystor ograniczający prąd LED
● Wysoka integracja, niewiele komponentów zewnętrznych
● Zgodność z dyrektywą ROHS
● Pakiet DIP12

Schemat układu pinów chipowych

Ustawienie DPI chipa myszy: pin DPI, używany do ustawienia wartości DPI, poniższe jest podzielone na trzy sytuacje, aby wprowadzić użycie pinu DPI.
Ustawienie 1200 DPI: ten stan jest stanem domyślnym, używana jest metoda wewnętrznego rezystora podciągającego lub można podłączyć zewnętrzny rezystor podciągający 51 kΩ.Gdy układ scalony jest włączony, sprawdź stan tego pinu i sprawdź, czy nie jest podłączony żaden zewnętrzny poziom lub podłączony jest zewnętrzny rezystor podciągający 51 kiloomów, ustaw wewnętrzne DPI na 1200. Typowy schemat obwodu aplikacji, jak pokazano na rysunku poniżej Pokaż:

Główne cechy przewodowego układu myszy:
1. Interfejs USB, interfejs PS2
2. Pojedynczy zasilacz 5 V
3. Kompatybilny z myszą Microsoft IntelliMouse 3D.Obsługuje systemy operacyjne Microsoft Windows Vista, XP, 2000, ME i 98
4. Zgodny z Microsoft WHQL i USB-IF
5. Obsługa przycisków: lewy, środkowy, prawy;obsługa mechanicznego ustawienia DPI enkodera osi Z: 800/1200 można ustawić na stałe;
6. DPI, możesz również dynamicznie przełączać się między 400, 800, 1200, 1600
7. Z trybem uśpienia i funkcją automatycznego budzenia;
8. Wbudowany obwód zarządzania energią;
9. Wbudowany obwód napędu LED
10. Brak zewnętrznej konstrukcji oscylatora kwarcowego!
11. Wysoka integracja, niewiele komponentów zewnętrznych
12. Przestrzegaj dyrektywy ROHS
13. Pakiet DIP12

Parametry elektryczne myszy bezprzewodowej:

Opis:
1: podczas procesu układania płytki myszy odległość między pinem uziemienia układu scalonego a uziemieniem kondensatora powinna być jak najkrótsza, a przewód uziemiający powinien być jak najbardziej miedziany
2: W aplikacjach DPI, podczas dynamicznego przełączania, drugi koniec przycisku jest uziemiony i nie można go podłączyć do zasilania 5 V

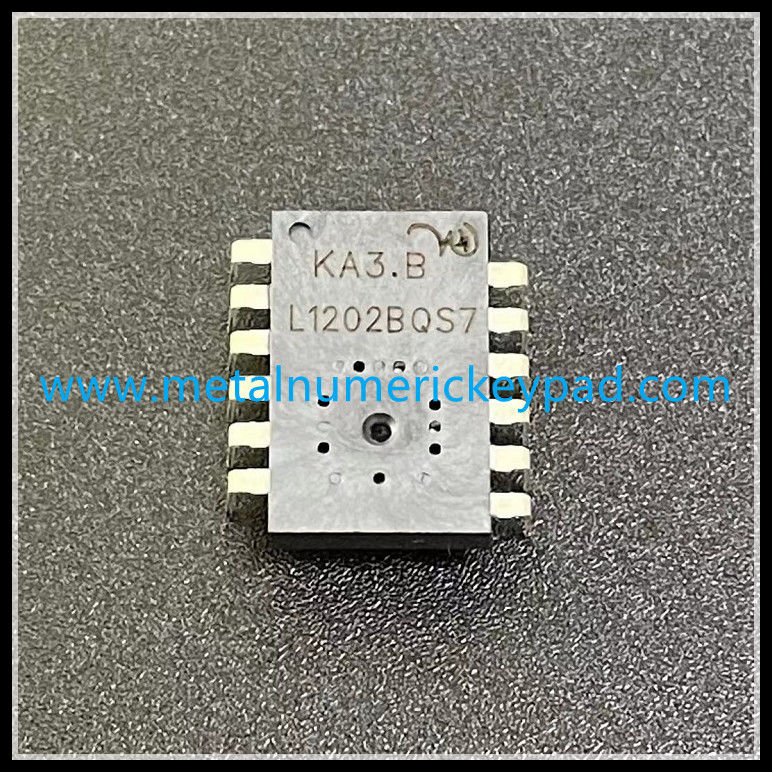

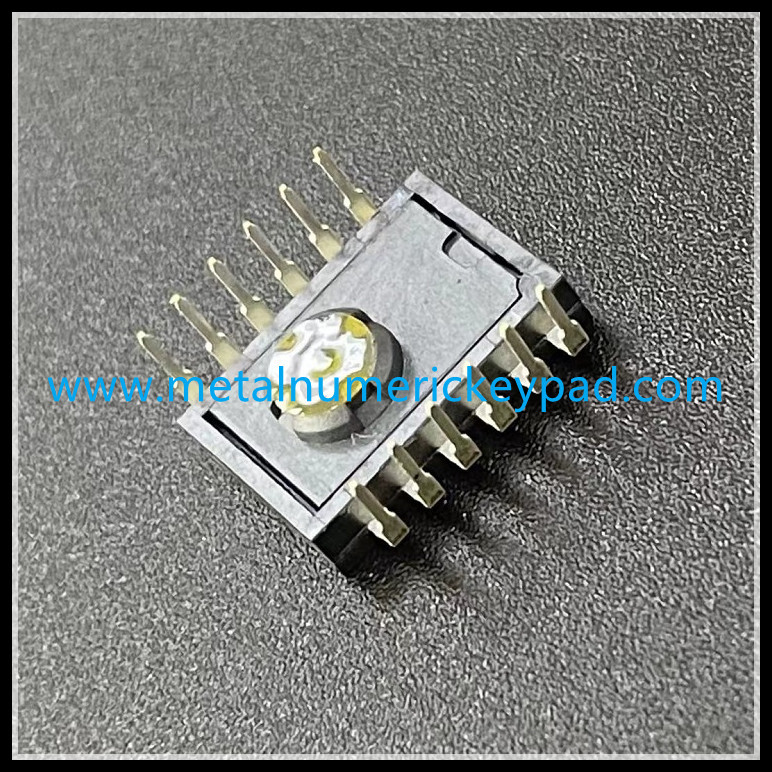

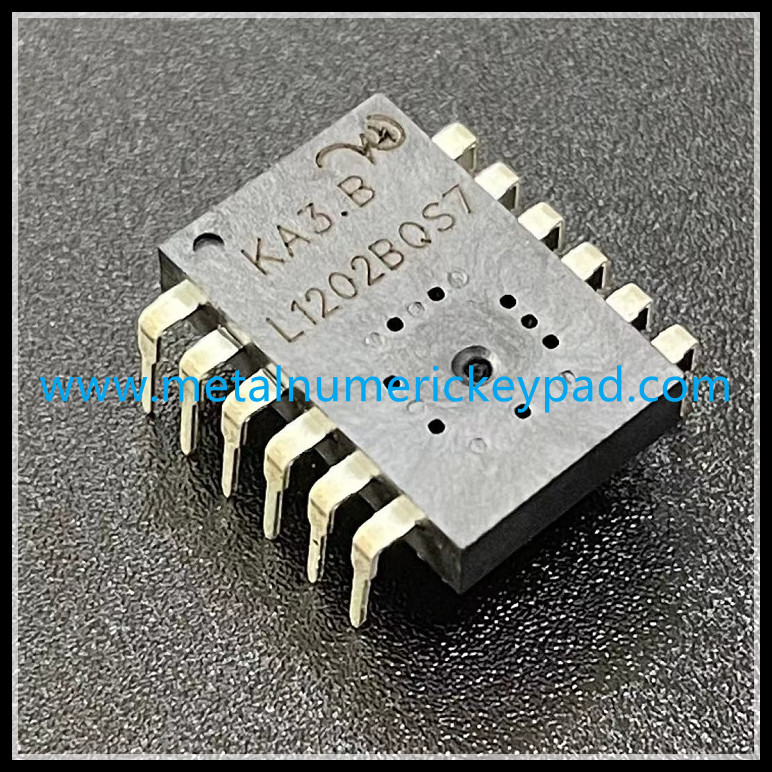

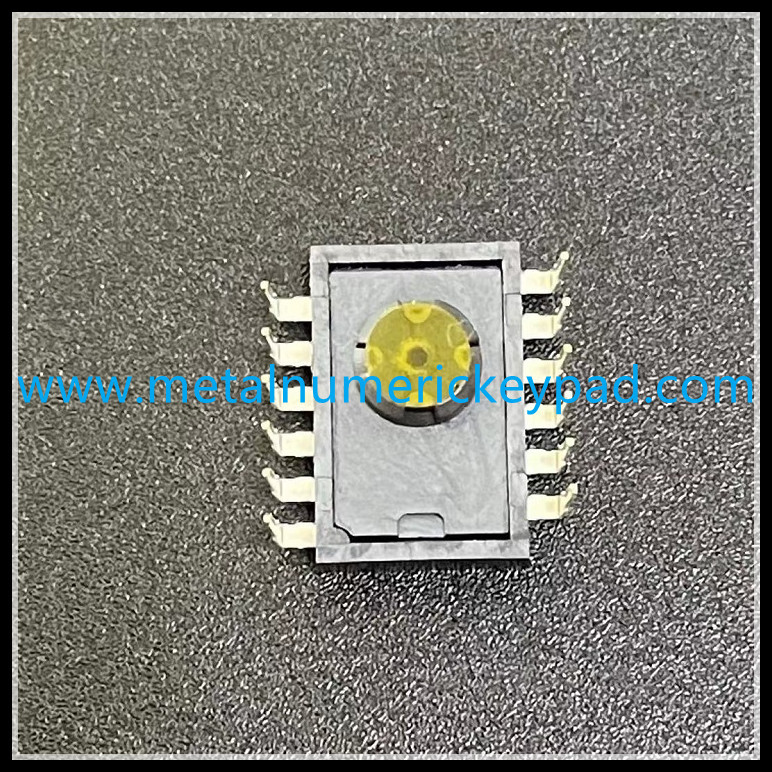

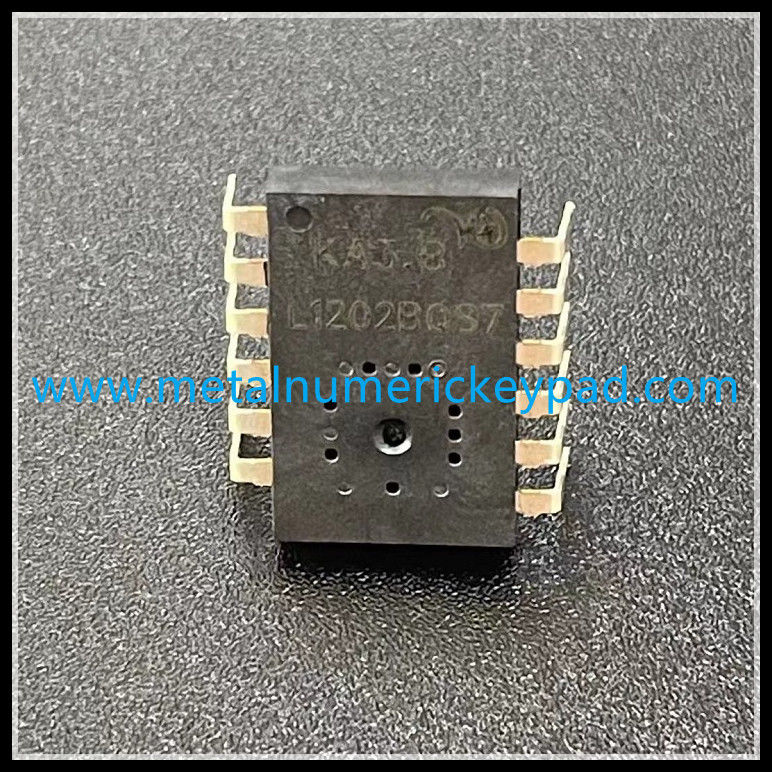

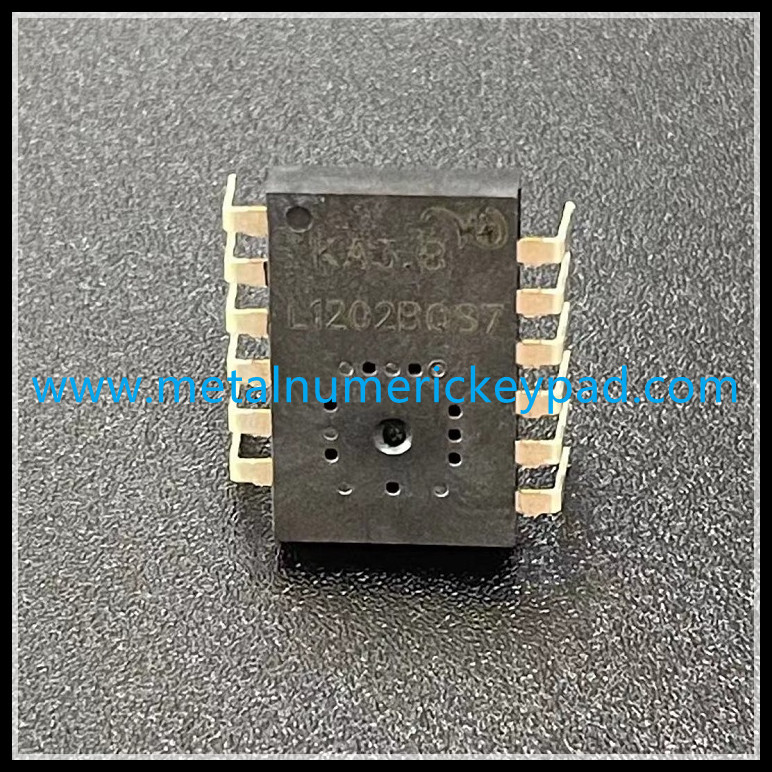

Prezentacja obrazu produktu:
