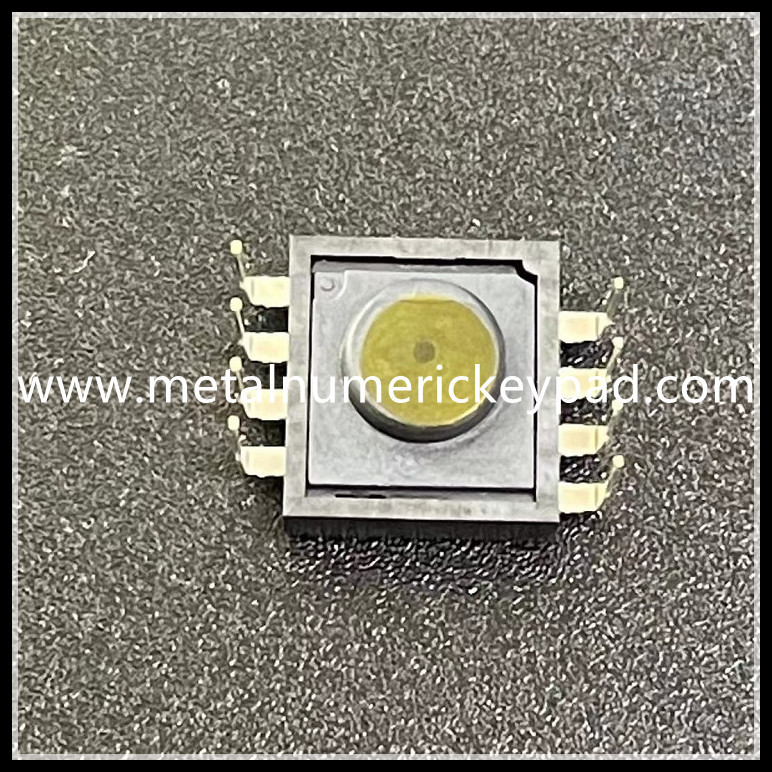

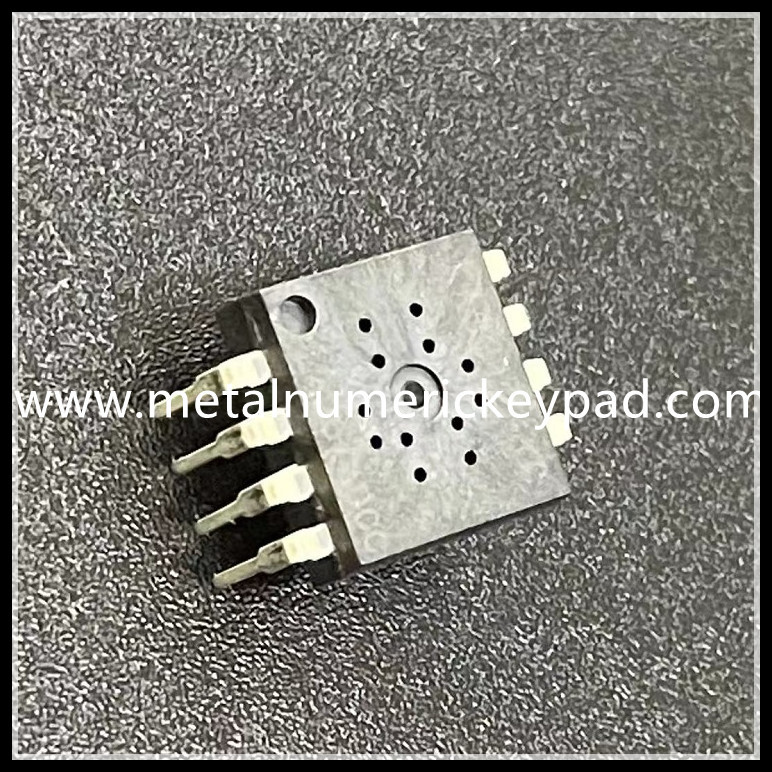

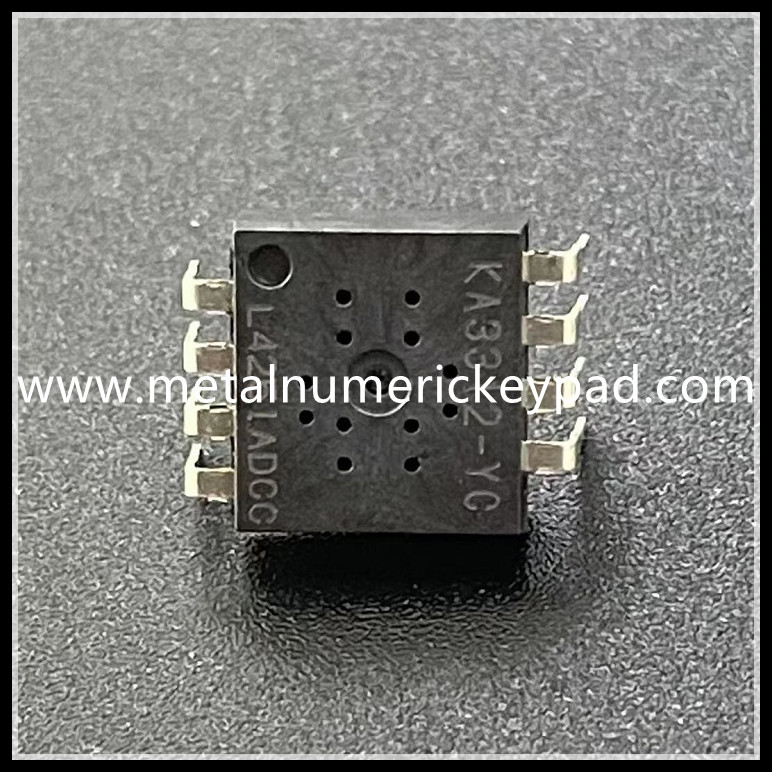

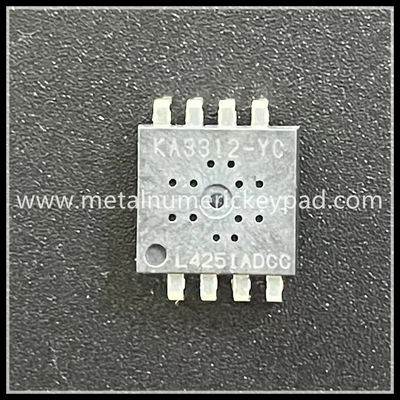

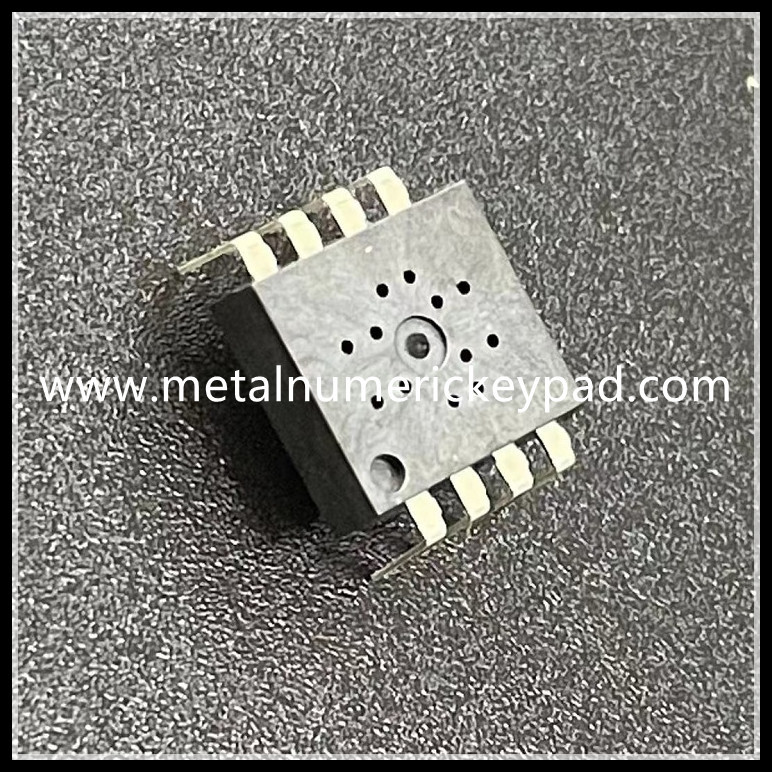

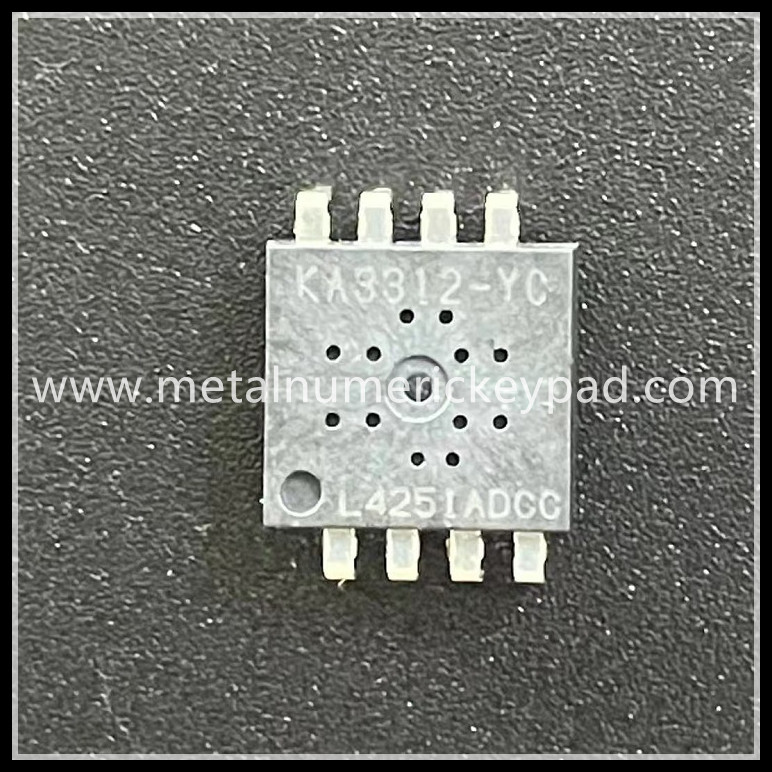

Układ scalony myszy bezprzewodowej 2,7 V IC 3204 3205 Model;

Nazwa produktu: bezprzewodowa mysz chip
Model produktu: GZ-P001-KA3312

funkcje

● Sygnalizator zasilania
● Zakres mocy 2,1 V -3,3 V
● Precyzyjna technologia optycznego przewidywania przemieszczeń
● Do wyboru 3-przewodowy (domyślnie) lub 2-przewodowy interfejs szeregowy SPI
● Możliwość wyboru 8-bitowej (domyślnie) lub 12-bitowej długości danych ruchu dla Delta_X i Delta_Y
● Rozdzielczość do wyboru do 4000 cpi z 47 cpi/krok (na podstawie powiększenia obiektywu x1)
● Prędkość śledzenia do 30 ips (cale/s) i przyspieszenie 10 gg
● Wbudowany timer niskiego poboru mocy (LPT), modele uśpienia1/uśpienia2/uśpienia3
● Adaptacyjna kontrola szybkości klatek dla dodatkowej oszczędności energii podczas poruszania się z różnymi prędkościami
● Rezystancja ograniczająca prąd diody LED 0-68 Ω (określa się na podstawie rzeczywistej płaszczyzny), zaleca się 33 Ohm.
● Pakiet DIP8

Opis
KA3312 to wysokowydajny optyczny przetwornik obrazu z przetwornikiem CMOS o bardzo niskim poborze mocy ze zintegrowanymi cyfrowymi obwodami przetwarzania obrazu.Opiera się na technologii nawigacji optycznej, która mierzy zmiany pozycji poprzez optyczne pozyskiwanie sekwencyjnych obrazów powierzchni (ramek) i matematyczne określanie prędkości, kierunku i wielkości ruchu.Informacje o przemieszczeniu delta_X i delta_Y są dostępne w rejestrach dostępnych przez interfejs szeregowy SPI.Kontroler hosta odczytuje i tłumaczy dane z interfejsu szeregowego SPI na sygnały RF przed wysłaniem ich do komputera hosta.W dokumencie zastosowano słowo „czujnik” zamiast KA8G2.

Specyfikacja:

Interfejs szeregowy
3-przewodowy interfejs szeregowy SPI
Czujnik obsługuje 3-przewodowy szeregowy interfejs peryferyjny (SPI).Kontroler główny może używać SPI do zapisywania i odczytywania rejestrów w czujniku oraz do odczytywania informacji o ruchu.Kontroler hosta zawsze inicjuje komunikację;czujnik nigdy nie inicjuje przesyłania danych.NCS, SCLK i SDIO mogą być sterowane bezpośrednio przez kontroler hosta.SDIO może być również sterowane przez czujnik, gdy dane są odczytywane z rejestrów czujnika.
• NCS : Wejście wyboru chipa (aktywne w stanie niskim).NCS musi być niski, aby aktywować SPI;w przeciwnym razie SDIO będzie w stanie wysokiego Z, a SCLK zostanie zignorowane.NCS może być również użyty do zresetowania SPI w przypadku wystąpienia błędu komunikacji.
• SCLK : Wejście zegara.Jest zawsze generowany przez kontroler hosta.
• SDIO: dwukierunkowe dane wejścia/wyjścia
Protokół transmisji
Protokół transmisji to łącze trójprzewodowe, protokół półdupleksowy między kontrolerem hosta a czujnikiem.Wszystkie zmiany danych na SDIO są inicjowane przez opadające zbocze na SCLK.Kontroler hosta zawsze inicjuje komunikację;czujnik nigdy nie inicjuje przesyłania danych.Protokół transmisji składa się z dwóch następujących trybów pracy.
