Przewodowy układ myszy bezprzewodowej Interfejs USB Zintegrowany układ IC myszy optycznej

Nazwa chipa: układ myszy optycznej
Model układu myszy: GZ-P001-1622

Funkcja pinów:
Funkcje pinout chipa są następujące:
D+, D-: Różnicowe linie danych interfejsu USB.Gdy interfejs USB nie jest używany, D+ jest ciągnięty wysoko, a D- jest podłączony nisko.
PS2CLK/Ser, PS2Data (Muse Warrior 20 O, Mousse Warrior 20 V, Mousse Warrior 24 Wheel): Linia interfejsu myszy PS/2 podłączona do interfejsu hosta.PS2CLK może być używany jako wyjście portu szeregowego, podłączonego do układu sterownika RS232 do obsługi linii TXD myszy szeregowej.Gdy nie jest używany, musi być zawieszony (wewnętrznie podciągnięty).
PS2CLK, PS2Data (MouseWarrior24 EyeII): Linia interfejsu myszy PS/2 podłączona do interfejsu hosta.Gdy nie jest używany, musi być zawieszony (wewnętrznie podciągnięty).
RTS (MuseWarrior20 O, MouseWarrior20V, MouseWarrior24Wheel): Szeregowe wejście sygnału RTS wymaga zewnętrznego obwodu pomocniczego.Gdy pin jest wyciągnięty w dół, transmisja danych portu szeregowego jest zatrzymywana, a chip jest resetowany, gdy zmienia się z niskiego na wysoki.Ten pin musi być wyciągnięty nisko, gdy port szeregowy nie jest używany.
ADB: linia danych interfejsu ADB, musi pozostać pływająca, gdy nie jest używana (wewnętrzne podciąganie).
Północ, Południe, Wschód, Zachód (MouseWarrior 20 V): Połącz za pomocą czujnika Intellink Electronics VersaPointTM.Gdy na czujnik działa maksymalna siła zewnętrzna, do tego styku należy podłączyć rezystor, który będzie używany w obwodzie podwójnej integracji w celu rozładowania kondensatora (szczegóły w przykładowym wprowadzeniu).
X1, X2, Y1, Y2 (MouseWarrior20 O, MouseWarrior24 Wheel): Optyczne kodowanie integralne lub wejście sygnału części mechanicznej myszy, opadające zbocze X1 przed opadającym zboczem X2 oznacza przesunięcie w prawo, opadające zbocze Y1 przed opadającym zboczem Y2.Konwerter fotoelektryczny musi mieć rezystor pull-down lub wykorzystywać fotodetektor wyzwalający Schmitta.
PD, SDIO, SCLK (MouseWarrior24 EyeII): Te piny można bezpośrednio podłączyć do odpowiednich pinów czujnika ADNS2051 (wewnętrzne podciąganie).
Z1/Down, Z2/Up (MuseWarrior24 Wheel, MouseWarrior24 EyeII): Optyczne wprowadzanie integralnego kodu poprzez przesuwanie kółka przewijania lub przycisków.Funkcję tę można aktywować za pomocą pinu Przyciski.Opadająca krawędź Z1 poprzedza opadająca krawędź Z2, co oznacza przesuwanie się w górę.Jest on podciągany wewnętrznie przez rezystor, a konwerter fotoelektryczny lub przycisk muszą być doprowadzone do masy.
Przyciski (Muse Warrior 24 Wheel, Mousse Warrior 24 Eye II): Podczas korzystania z funkcji kółka przewijania, ta pinezka jest ruchoma.Podczas używania przycisku do generowania funkcji przesuwania, ten kołek jest uziemiony, a przycisk przesuwania jest podłączony do kołków Z1/Down, Z2/Up (wewnętrzne podciąganie).
En (MuseWarrior20 O, MouseWarrior24Wheel): Sygnał LED włączenia zintegrowanego enkodera optycznego.Wyjście z otwartym drenem, które może pobierać prąd 24mA, wymaga zewnętrznego rezystora.
En (MouseWarrior24 EyeII): Sygnał włączenia zasilania HDNS2000 (chip czujnika optycznego).Wyjście otwartego drenu, wewnętrznie podciągnięte przez rezystor, wymaga zewnętrznego obwodu pomocniczego.
Lewy, Prawy, Środek: Lewy, prawy i środkowy przycisk myszy.W przypadku wewnętrznego podciągania sygnał wejściowy musi być zbliżony do masy.
4. (MuseWarrior20 V, MouseWarrior24Wheel, MouseWarrior24 EyeII): Wprowadź czwarty przycisk myszy.W przypadku wewnętrznego podciągania sygnał wejściowy musi być zbliżony do masy.
5. (MouseWarrior24 EyeII): Wprowadź piąty przycisk myszy.W przypadku wewnętrznego podciągania sygnał wejściowy musi być zbliżony do masy.
CExt: Gdy USB jest zawieszone w celu sprawdzenia stanu budzenia, ten pin jest używany do okresowego budzenia procesora.Wymagany jest zewnętrzny obwód RC.
Pull to GND: Ten pin służy do uziemienia końcowego produktu MouseWarrior.
XOut, XIn: Zewnętrzny oscylator ceramiczny 6 MHz (oscylator kwarcowy może powodować niestabilność), żadne inne urządzenia pomocnicze nie są potrzebne.Zewnętrzny sygnał zegara 6 MHz może być również wprowadzony do pinu XIn, a pin XOut powinien pozostać pływający.
GD: uziemienie mocy.
Vcc: biegun dodatni zasilacza.
Rysunek 2
Charakterystyka pracy i opis interfejsu:
Układ MouseWarrior po włączeniu wykonuje serię operacji resetowania.Po włączeniu zasilania wszystkie wewnętrzne podciąganie są wyłączone i są włączane podczas operacji resetowania.Po zakończeniu inicjalizacji MousseWarrior wykrywa, który interfejs myszy jest aktywny.Jeśli w ciągu 5 sekund nie zostanie wykryty żaden aktywny interfejs, MousseWarrior domyślnie używa trybu interfejsu PS/2.
Podczas korzystania z trybu USB Universal Serial Interface, MouseWarrior jest używany jako standardowe urządzenie interfejsu człowiek-maszyna (HID), kompatybilne ze standardowymi sterownikami, a kod kraju to 0. MouseWarrior 20 O definiuje 3 klawisze myszy, Mouse Warrior 20V definiuje 4 klawisze myszy , Mouse Warrior 24 Wheel i Mouse Warrior 24 Eye II definiuje 4 klawisze myszy i kółko przewijania.
W trybie interfejsu PS/2 urządzenie MouseWarrior jest oznaczone jako 0, co oznacza, że ​​lewy, środkowy i prawy klawisz są zgodne ze standardowym dyskiem systemu.MouseWarrior 24 Wheel i Mouse Warrior 24 EyeII są kompatybilne ze sprzętem interfejsu PS/2 protokołu Microsoft Internet ExplorerTM.Ich numer urządzenia można zdefiniować jako 3 z dołączonym urządzeniem z kółkiem przewijania lub jako 4 z dołączonym czwartym przyciskiem.
Ponieważ ADC (Apple Computer Desktop Bus Apple Desktop Bus) i mysz szeregowa są obecnie rzadziej używane w Chinach, nie będą tutaj powtarzane.Zainteresowani mogą zapoznać się z odpowiednią literaturą.
Obwód aplikacji:
Rysunek 2 przedstawia obwód myszy zaprojektowany z MouseWarrior 20 V, a obwód interfejsu czujnika jest zaznaczony na rysunku.Układ obsługuje interfejsy USB, ADC, PS/2 i szeregowe.Czytelnicy mogą wybierać według swoich potrzeb, a użytkownicy końcowi mogą również wybrać odpowiedni interfejs.

Parametry elektryczne myszy bezprzewodowej:

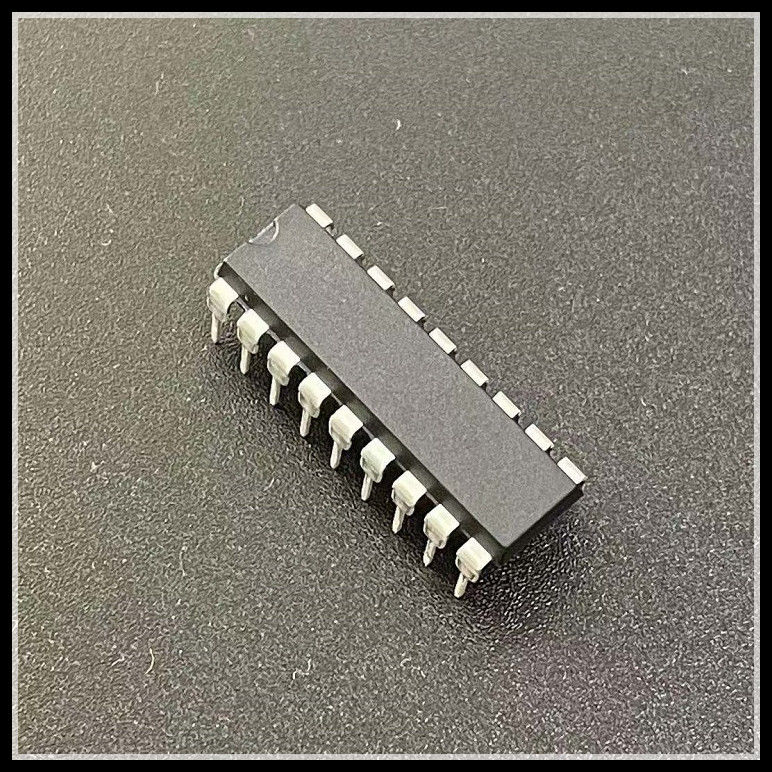

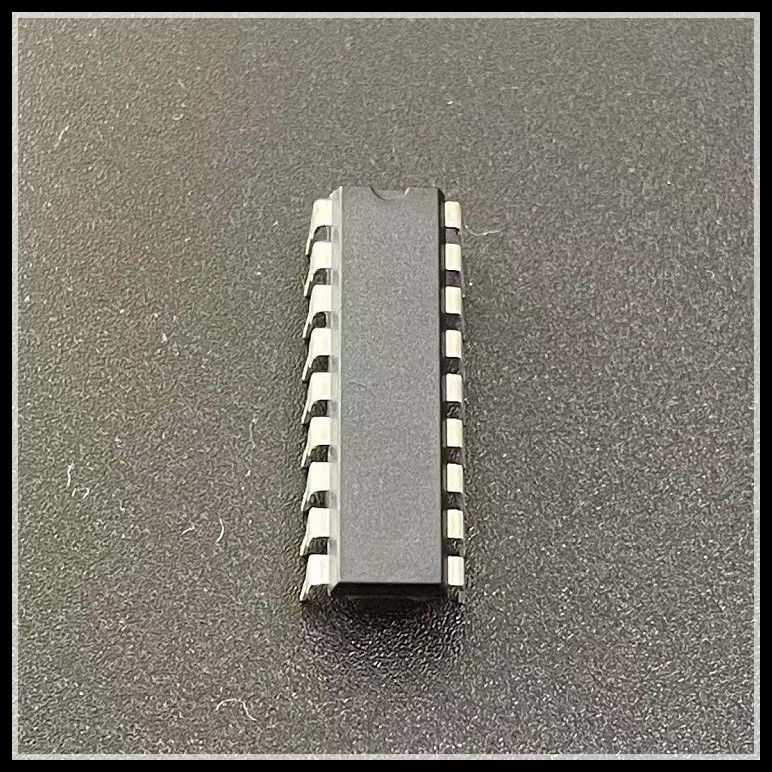

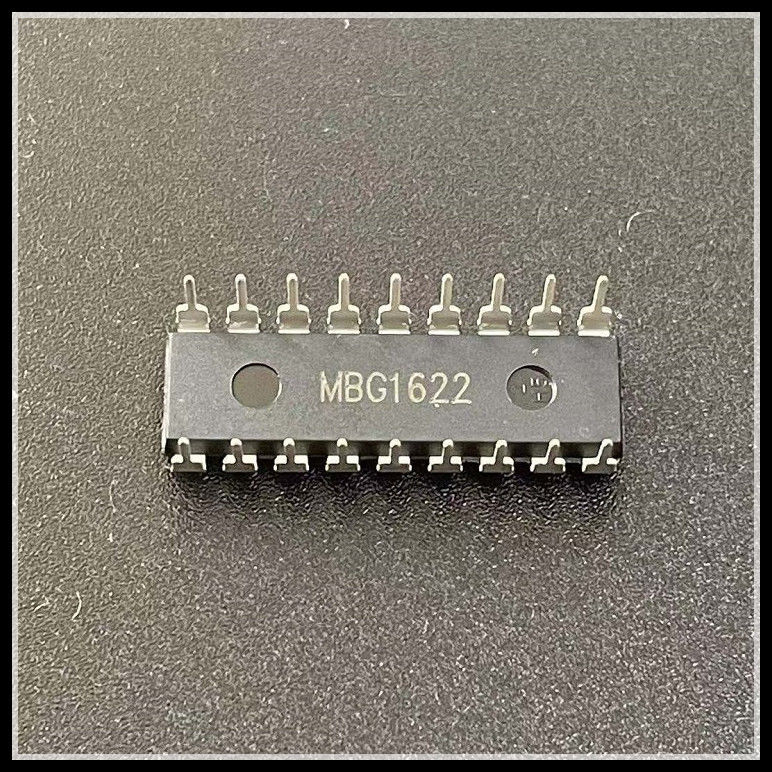

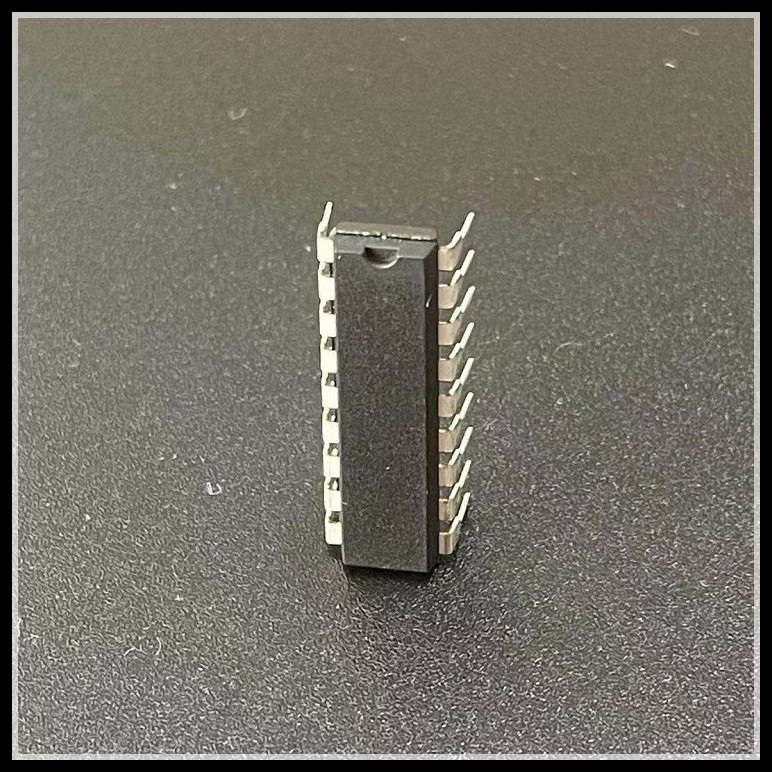

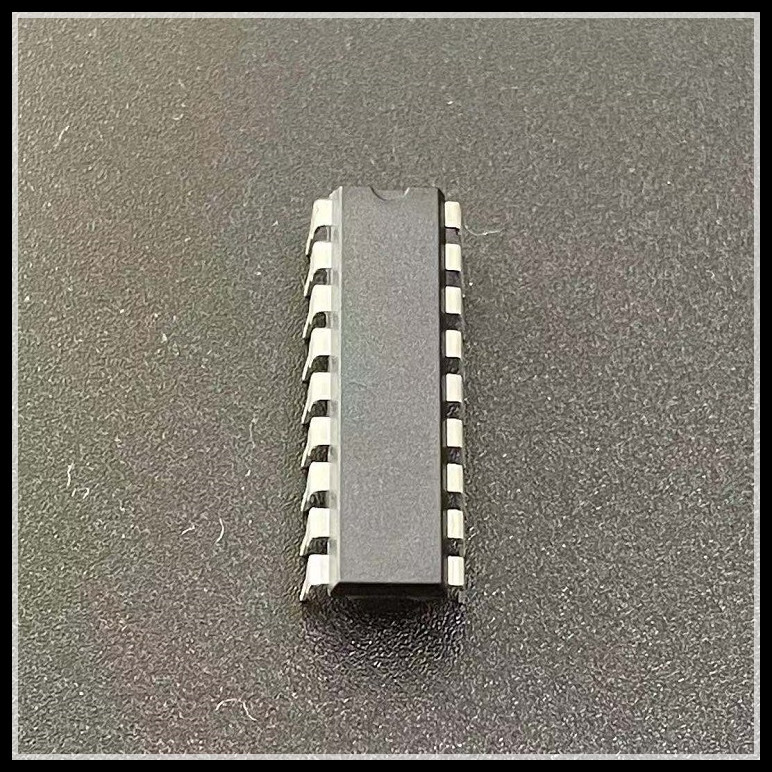

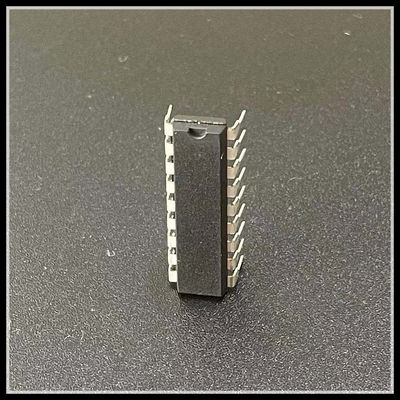

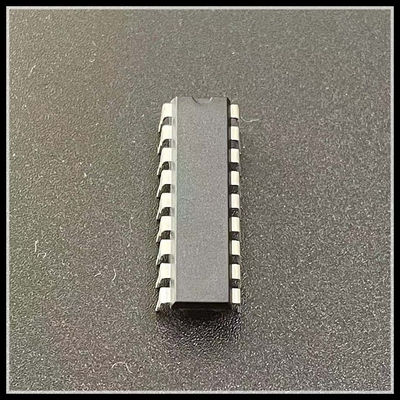

Prezentacja obrazu produktu:
