2636 2633 2634 2637 Układy scalone układów scalonych do myszy przewodowej

Nazwa chipa: układ myszy optycznej
Model układu myszy: GZ-P001-KA2B
Opis produktu przewodowego układu myszy: KA2.B to wysoce zintegrowany układ myszy optycznej z interfejsem USB, wykorzystuje bardziej zaawansowaną technologię produkcji i lepszą czułość.Może zastąpić żetony 2636, 2633, 2634 i 2637.
Zastosowanie produktu: przewodowa mysz optyczna USB;

Schemat układu pinów chipowych

Ustawienie DPI chipa myszy: pin DPI, używany do ustawienia wartości DPI, poniższe jest podzielone na trzy sytuacje, aby wprowadzić użycie pinu DPI.
Ustawienie 1200 DPI: ten stan jest stanem domyślnym, używana jest metoda wewnętrznego rezystora podciągającego lub można podłączyć zewnętrzny rezystor podciągający 51 kΩ.Gdy układ scalony jest włączony, sprawdź stan tego pinu i sprawdź, czy nie jest podłączony żaden zewnętrzny poziom lub podłączony jest zewnętrzny rezystor podciągający 51 kiloomów, ustaw wewnętrzne DPI na 1200. Typowy schemat obwodu aplikacji, jak pokazano na rysunku poniżej Pokaż:

Główne cechy przewodowego układu myszy:
1. Interfejs USB, interfejs PS2
2. Pojedynczy zasilacz 5 V
3. Kompatybilny z myszą Microsoft IntelliMouse 3D.Obsługuje systemy operacyjne Microsoft Windows Vista, XP, 2000, ME i 98
4. Zgodny z Microsoft WHQL i USB-IF
5. Obsługa przycisków: lewy, środkowy, prawy;obsługa mechanicznego ustawienia DPI enkodera osi Z: 800/1200 można ustawić na stałe;
6. DPI, możesz również dynamicznie przełączać się między 400, 800, 1200, 1600
7. Z trybem uśpienia i funkcją automatycznego budzenia;
8. Wbudowany obwód zarządzania energią;
9. Wbudowany obwód napędu LED
10. Brak zewnętrznej konstrukcji oscylatora kwarcowego!
11. Wysoka integracja, niewiele komponentów zewnętrznych
12. Przestrzegaj dyrektywy ROHS
13. Pakiet DIP12

Parametry elektryczne myszy bezprzewodowej:

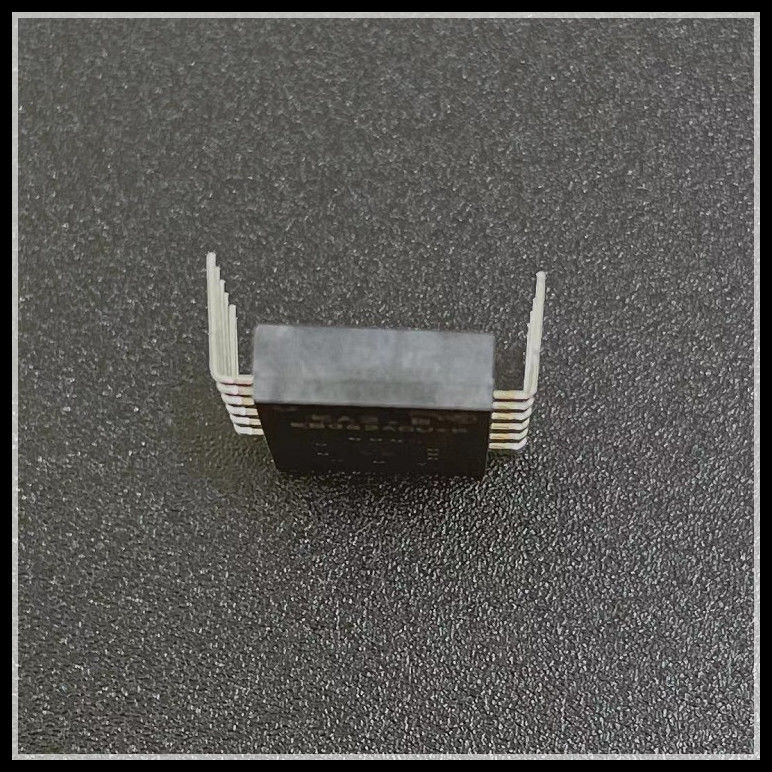

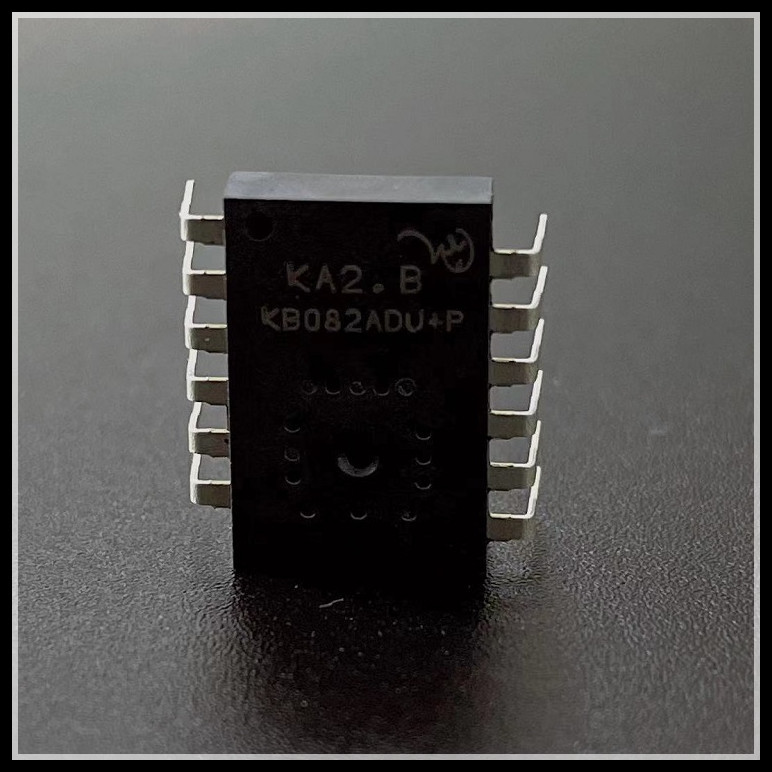

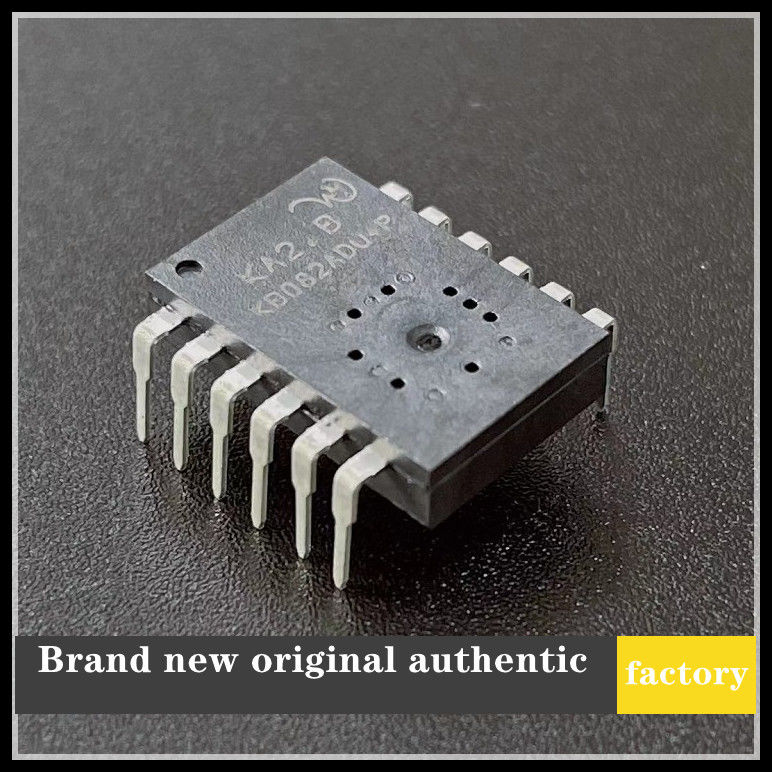

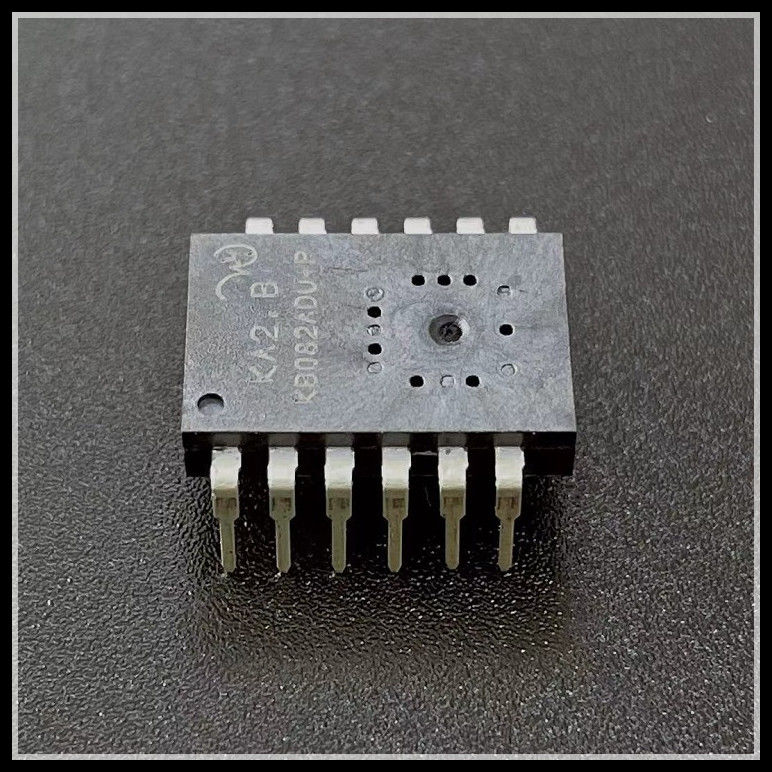

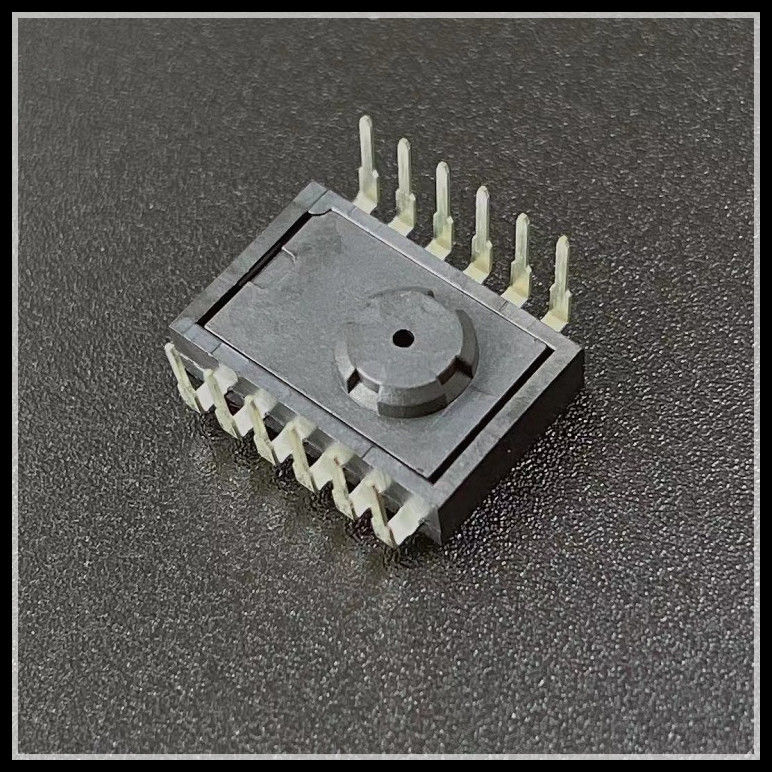

Prezentacja obrazu produktu:
