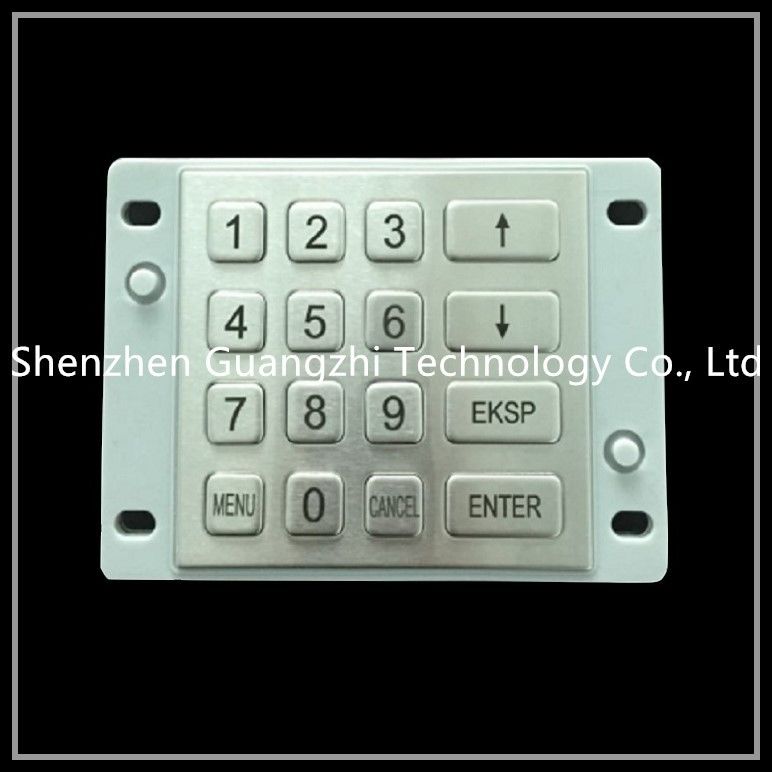

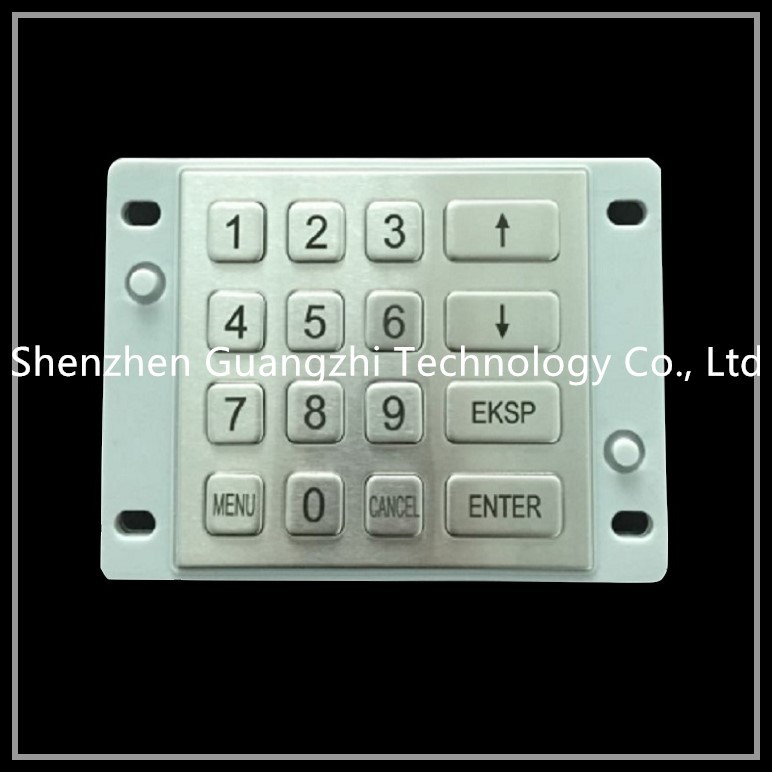

Wodoszczelna metalowa klawiatura szyfrująca EPP do bankomatów i kiosków

Nazwa produktu: Metalowa klawiatura szyfrująca

Model produktu: GZ-B009026G

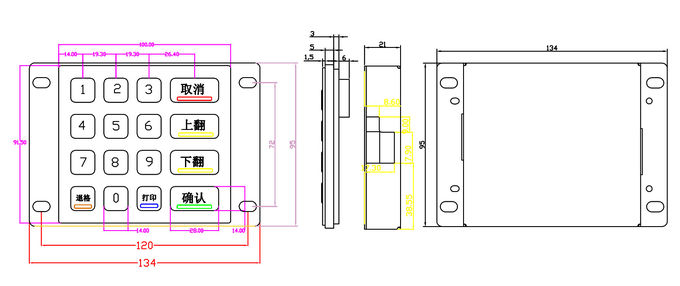

Specyfikacja produktu: 100 * 91,5 mm

1. Przegląd

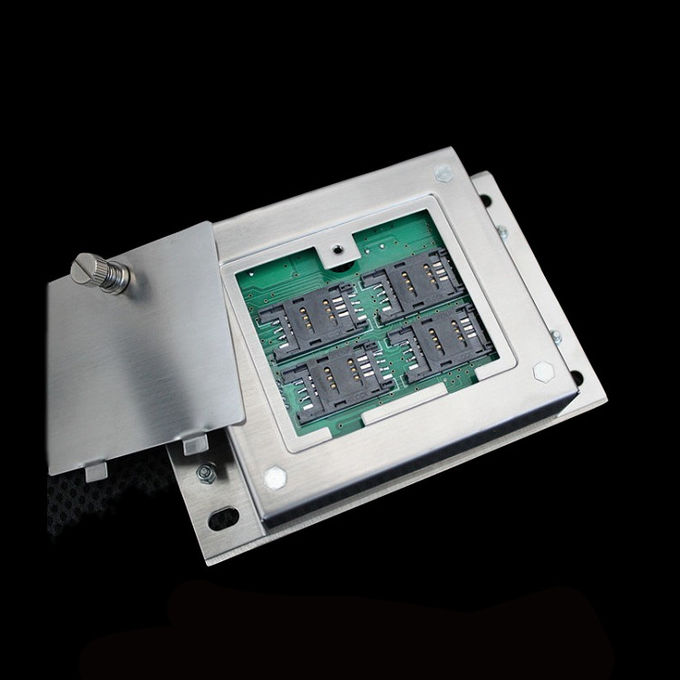

Ten produkt to metalowa klawiatura z hasłem i 4 funkcjami karty PSAM. Dzięki funkcjom DES i 3DES

Obsługa karty PSAM zgodnej z protokołem ISO7816, t = 0 i T = 1

2 wskaźnik wydajności

2.1 parametry komunikacji

Standardowy interfejs komunikacji szeregowej RS232. 1 bit startowy, 1 bit stopowy.

Opcjonalna szybkość komunikacji: 9600 bps.

Opcjonalny format danych: n, 8, 1

2.2 specyfikacja i szybkość działania

Zgodnie ze specyfikacjami Chińskiego Banku Ludowego.

Szybkość szyfrowania i deszyfrowania <1 sekunda.

2.3 wydajność elektryczna

Zasilanie: zasilacz DC + 5V DC.

Pobór mocy: poniżej 1 W w stanie roboczym i poniżej 200 MW w stanie nieczynnym.

Przechowywanie klucza awarii zasilania: gdy zasilanie zostanie natychmiast odcięte i przez długi czas, dane pamięci nie zostaną utracone.

2.4 właściwości mechaniczne

Kluczowe życie: ponad 200 000 razy.

Nacisk klucza: 3N (n).

Skok klawiszy: 0,45 mm.

Kluczowy materiał: stal nierdzewna.

Materiał panelu: stal nierdzewna.

Kluczowe znaki na powierzchni: napis laserowy i mocna farba.

2.5 Możliwość dostosowania do środowiska

Temperatura pracy: - 10 ℃ ~ + 40 ℃ wilgotność względna: 40-90% (w normalnych warunkach).

Temperatura przechowywania: - 30 ℃ ~ + 55 ℃ wilgotność względna: 20-95% (bez kondensacji).

Ciśnienie atmosferyczne: 60-106 kPa.

2.6 niezawodność

MTBF> 20000 godz., MTTR <30 min.

3 polecenia z klawiatury

Format polecenia: 02h + <ln> + <CMD> + <data> + <BCC>

Format zwrotu: 02h + <ln> + <st> + <data> + <BCC>

Ln - reprezentuje liczbę bajtów CMD i danych lub ST i danych.

CMD - słowo kluczowe polecenia.

Dane - wymieniane informacje o danych.

BCC - bajt wyłączny lub suma kontrolna od ln do danych.

ST - wyjaśnij w następujący sposób:

04H - polecenie wykonane pomyślnie

15h - zły parametr polecenia

80h - błąd przekroczenia limitu czasu

A4H - polecenie można wykonać pomyślnie, ale klucz główny jest nieprawidłowy

B5h - nieprawidłowe polecenie i klucz główny

E0h - nieprawidłowe polecenie

FXH - błąd w samokontroli:

X = 0 CPU źle

X = 1 SRAM źle

X = 2 klawiatura ma błąd zwarcia

X = 3 błąd poziomu szeregowego

X = błąd karty procesora 4

X = 6 awarii klucza głównego

X = 7 różnych Błąd

3.1 weź numer wersji produktu i inne parametry.

Polecenie: 02h + 01h + 30h + <BCC>

Powrót: 02h + <ln> + <st> + <dane> + <BCC>. St może oznaczać 04H, 15h, e0h, F0H. F0H wskazuje, że układ e2rom nie jest zainstalowany.

Opis: data = ver + Sn + rechang, gdzie VER to numer wersji 16 bajtów (kod ASCII), pierwsze 4 bajty (BCD) Sn to numer seryjny produkcji, wszystkie ostatnie 4 bajty to „00” (jeśli jest chip algorytmu kryptograficznego, to jest jego liczba), a rechang to czas ładowania 2 bajtów (wymagana obsługa sprzętu).

3.2 samodzielne resetowanie programu, klucz nie został wyczyszczony.

Polecenie: 02h + 01h + 31h + <BCC> (02h + 02h + 31h + 38h + BCC może ponownie zainicjować 8 klawiszy master na klawiaturze do 38h)

Opis: po sprawdzeniu klawiatury, jeśli klucz główny jest prawidłowy (16 kluczy głównych jest weryfikowanych przez BCC), brzęczyk zadzwoni raz, a status samokontroli jest ustawiony na St.

Powrót: 02h + 01h + <st> + <BCC>. St może oznaczać 04H, 15h, e0h, FXH.

3.3 zainstaluj klucz główny (z wyjątkiem trybu karty Sam).

Polecenie: 02h + 0ah + 32H + <m> + <TMK> + <BCC>

Opis: numer klucza głównego m to 1 bajt (00-0fh), a 16 kluczy głównych TMK ma rozmiar 8/16/16 bajtów (odpowiednio dla trybów DES, 3DES i chipów). Jeśli klucz główny numer m to 1 bajt (41-4fh), należy go odszyfrować i zapisać przy użyciu oryginalnego klucza głównego o tym samym numerze.

Powrót: 02h + 01h + <st> + <BCC>. St może oznaczać 04H, 15h, A4H, b5h, C4H, d5h, E0. 04H wskazuje, że klucz główny został załadowany.

3.4 zainstaluj klucz roboczy (z wyjątkiem trybu karty Sam).

Polecenie: 02h + 0Bh + 33H + <m> + <n> + <WP> + <BCC> tekst zaszyfrowany WP ma 8 bajtów

Opis: klucz szyfrujący działającego WP ma wartość 8/16/24 bajtów (odpowiednio dla trybów DES, 3DES i chipów).

Powrót: 02h + 01h + <st> + <BCC>. St może oznaczać 04H, 15h, A4H, b5h, C4H, d5h, e0h.

Uwaga: klucz roboczy nr n (00-03h) służy do szyfrowania klucza roboczego WP kluczem głównym nr m (DES / 3DES). Po odszyfrowaniu klawiatury hasła obszar klucza roboczego WP jest zapisywany dla polecenia szyfrowania i deszyfrowania następujących danych klawiatury.

Numer zainstalowanej karty 3.5 lub numer konta (dla szyfrowania Anxix9.8)

Polecenie: 02h + 0dh + 34h + <nr karty> + <BCC>

Opis: numer karty lub nr karty konta to 12-bajtowy kod numeryczny ASCII.

Powrót: 02h + 01h + <st> + <BCC>. St może oznaczać 04H, 15h, C4H, d5h, e0h.

3.6 uruchom szyfrowanie klawiatury hasłem

Polecenie: 02h + 06h + 35h + <pin-l + <disp-md> + <jm-md> + <ts-md> + <timeout> + <BCC>

Opis: poniższa tabela

Funkcja: włącz klawiaturę automatycznie i po wyświetleniu monitu zezwól na wprowadzanie klawiszy. Podczas wprowadzania danych wymagana jest ocena długości hasła wejściowego w porównaniu z pin-l, jeśli jest ono mniejsze niż pin-l

Ale jeśli istnieje klucz potwierdzający lub pin-l nie potrzebuje klucza potwierdzającego, należy go uzupełnić o 00 / FFH do liczby całkowitej o długości 8 bajtów. Zgodnie z trybem szyfrowania, czy potrzebna jest operacja nr karty i informacji o tożsamości PIN (zgodnie z ansix9.8 lub ISO 9564 lub ibm3624 podczas operacji blokowania kodu PIN), wówczas przeprowadzana jest operacja szyfrowania hasła, a na koniec zwracane dane jest zapisywany w buforze do momentu uzyskania polecenia hasła. Jeśli wyjdziesz po upływie limitu czasu, nie będzie zaszyfrowanego tekstu tylko w stanie zwróconym.

Powrót: 02h + 01h + <st> + <BCC>. St może oznaczać 04H, 15h, A4H, b5h, C4H, d5h, e0h.

3.7 szyfrowanie danych (z wyjątkiem trybu karty Sam).

Polecenie: 02h + 09 + 36h + <string> + <BCC>

Opis: szyfruje 8-bajtowy ciąg tekstu jawnego za pomocą bieżącego klucza roboczego (DES / 3DES). Wykonaj szyfrowanie hasła i zwróć dane w postaci zaszyfrowanej.

Powrót: 02h + 09h + <st> + <ciąg tekstu zaszyfrowanego> + <BCC> St może być 04H, 15h, A4H, b5h, C4H, d5h, e0h.

3.8 deszyfrowanie danych (z wyjątkiem trybu karty Sam).

Polecenie: 02h + 9 + 37h + <ciąg tekstu zaszyfrowanego> + <BCC>

Opis: odszyfrowuje 8-bajtowy ciąg tekstu zaszyfrowanego za pomocą bieżącego klucza roboczego (DES / 3DES). Wykonaj operację deszyfrowania hasła i zwróć dane w postaci czystego tekstu.

Powrót: 02h + 09h + <st> + <zwykły ciąg tekstowy> + <BCC>. St może oznaczać 04H, 15h, A4H, b5h, C4H, d5h, e0h.

3.9 weź ciąg numeru seryjnego produktu

Polecenie: 02h + 01h + 38h + <BCC>

Powrót: 02h + 09h + <st> + <ciąg numeru seryjnego> + <BCC>. St może oznaczać 04H, 15h, e0h.

Uwaga: ciąg numeru sekwencji to 8 bajtów. Jest jeden bajt na rok (dwa bity na kod BCD), jeden bajt na miesiąc (dwa bity na kod BCD) i dwa bajty na seryjny numer produkcyjny (cztery bity na kod BCD). Ostatnie cztery bajty to cztery 00h, gdy nie ma układu algorytmu szyfrującego.

3.10 wyświetlany ciąg

Polecenie: 02h + <ln> + 39H + <string> + <BCC>.

Opis: nieobsługiwany.

Powrót: 02h + 01h + <st> + <BCC>. St może oznaczać 04H, 15h, e0h.

Uwaga: chiński kod znakowy jest kodowany zgodnie z czcionką klawiatury hasła, a numer znaku musi być wyświetlany na klawiaturze hasła. Jeśli żadna część łańcucha w tabeli nie czyści wyświetlacza.

3.11 Obsługa danych Mac (z wyjątkiem trybu karty Sam)

Polecenie: 02h + 09h + 41h + <string> + <BCC>

Opis: użyj bieżącego klucza roboczego MAC (DES / 3DES), aby obliczyć 8-bajtowy ciąg tekstu jawnego. Zwraca dane ciągu MAC.

Powrót: 02h + 09h + st + <ciąg MAC> + <BCC> St może być 04H, 15h, A4H, b5h, C4H, d5h, e0h.

3.12 dostęp do hasła na klawiaturze (z wyjątkiem trybu karty Sam)

Polecenie: 02h + 01h + 42h + <BCC>

Opis: zwraca wcześniej zaszyfrowany tekst zaszyfrowany w buforze i wyłącza stan hasła, aby przywrócić pierwotny stan.

Powrót: 02h + 0eh + <st> + <tekst zaszyfrowany> + <CN> + <Sn> + <BCC>. St może oznaczać 04H, 15h, A4H, b5h, C4H, d5h, e0h.

Uwaga: cn to 1-bajtowy numer kolejny operacji, z jednym hasłem dodawanym do każdej operacji. SN to unikalny numer seryjny 4-bajtowego układu szyfrującego. Kod PIN pozwala tylko na klawisze numeryczne 0–9, klawisz kasowania i klawisz potwierdzenia. Kod PIN nie może być używany do innych klawiszy funkcyjnych, ale oryginalny kod zostanie wysłany, jeśli klawiatura zostanie otwarta przed uruchomieniem.

3.13 aktywuj klawisz roboczy (z wyjątkiem trybu karty Sam).

Polecenie: 02h + 03h + 43h + <m> + <n> + <BCC>

Opis: aktywuj klucz główny nr m kluczem roboczym nr n jako bieżącym kluczem roboczym Bieżący klucz roboczy jest określony dla wszystkich operacji hasła w przyszłości. Jeśli klucz główny jest używany jako bieżący klucz roboczy, potrzebny jest tylko parametr M (00-0fh), który nie ma nic wspólnego z n (00-03h). Patrz objaśnienie poleceń B.16.

Powrót: 02h + 01h + <st> + <BCC>. St może oznaczać 04H, 15h, A4H, b5h, C4H, d5h, e0h.

3.14 odeślij znak

Polecenie: 02h + 02h + 44h + <Chr> + <BCC>

Opis: klawiatura hasła natychmiast zwróci otrzymane znaki.

Powrót: 02h + 02h + <st> + <Chr> + <BCC>. St może oznaczać 04H, 15h, C4H, d5h, E0. Chr reprezentuje znak ASCII.

3.15 Wyślij klawiaturę i dźwięk klawiszy

Polecenie: 02h + 02h + 45h + <CTL> + <BCC>

Opis: włącz / wyłącz klawiaturę hasła, włącz / wyłącz dźwięk klawisza (BZ). Gdy klawiatura jest otwarta, gdy pojawi się klawisz naciskowy, aktywnie wysyła kod wartości klucza. Jeśli dźwięk przycisku (BZ) jest również włączony, zabrzmi po naciśnięciu przycisku. Istnieją również ustawienia parametrów komunikacji.

Powrót: 02h + 01h + <st> + <BCC>. St może oznaczać 04H, 15h, C4H, d5h, E0.
