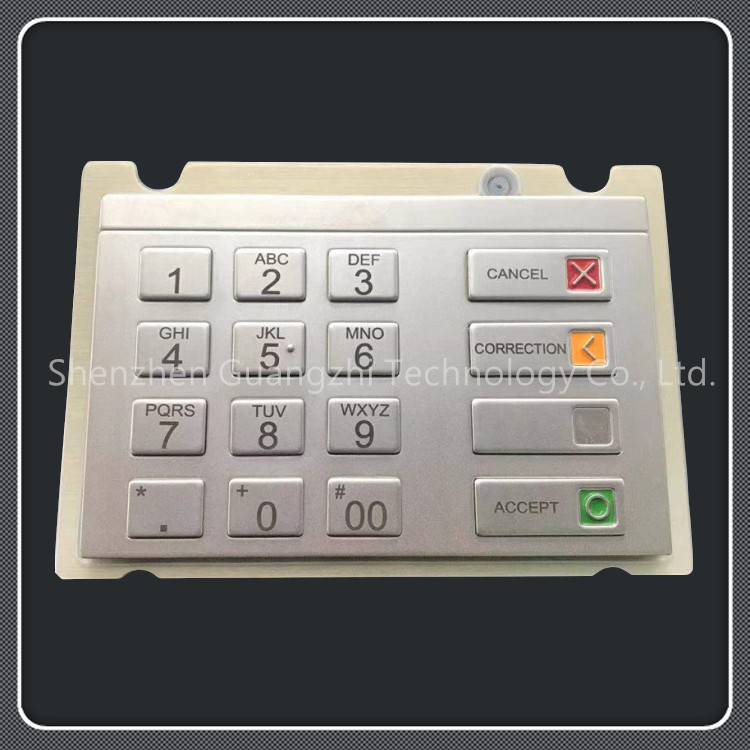

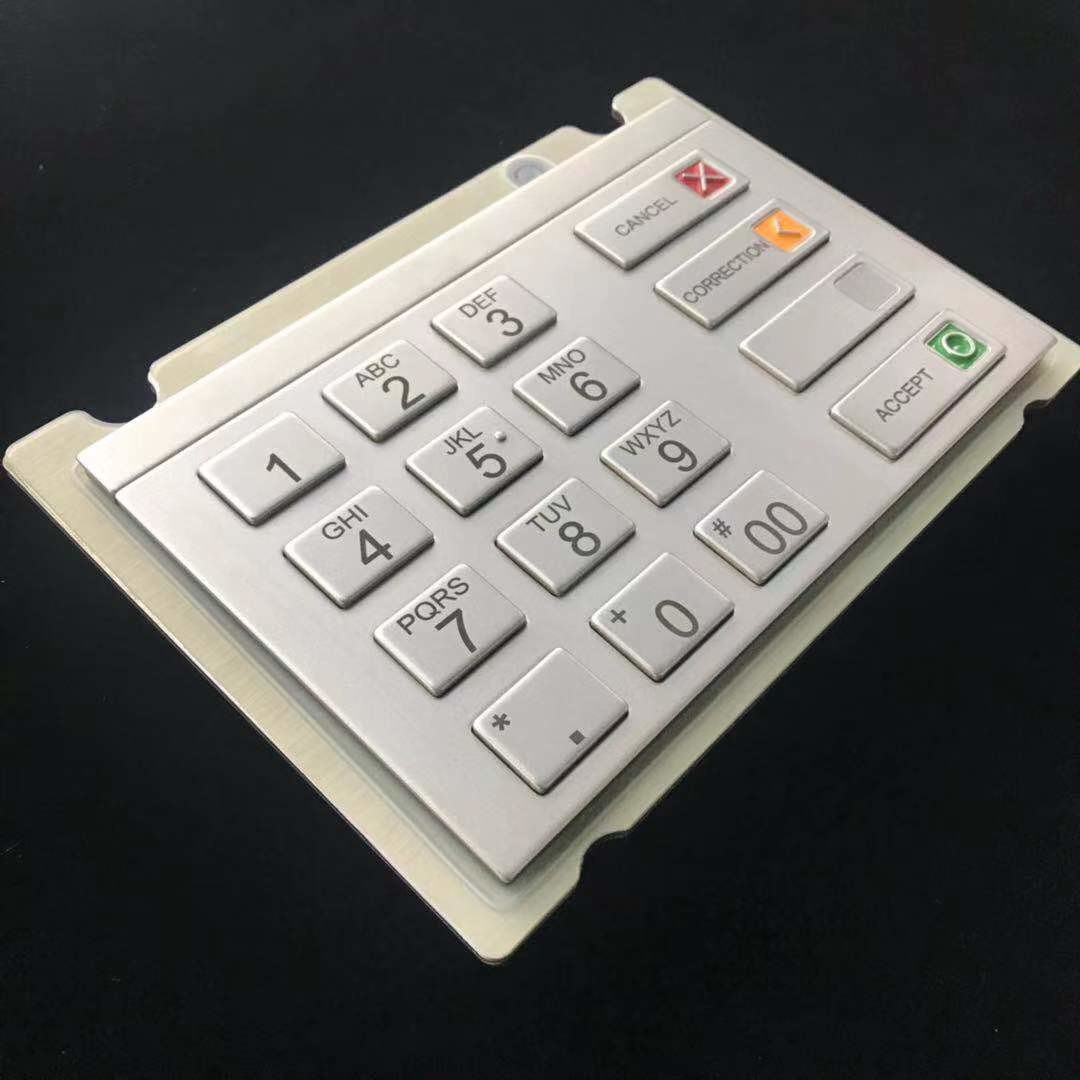

Klawiatura do szyfrowania ATM ze stali nierdzewnej, wbudowany układ zabezpieczający Interfejs USB

1. Wstęp

P7 został zaprojektowany i wyprodukowany zgodnie z najwyższymi standardami bezpieczeństwa przemysłowego, w pełni zgodnymi z najwyższym poziomem krajowych i międzynarodowych wymagań dotyczących certyfikacji bezpieczeństwa finansowego. Dzięki mechanizmowi wykrywania włamania, który jest odporny na wiercenie (włamanie), przeciw demontażowi, zamiennikowi itp., Może znacznie zwiększyć bezpieczeństwo hasła użytkownika. Produkt ten może być szeroko stosowany w finansach, telekomunikacji, obronie narodowej i innych dziedzinach; może także zapobiegać manipulowaniu informacjami użytkownika przez nielegalnego napastnika.

2. cecha fizyczna

2.1 Rozmiar

• Wymiary:

  • L × W × H: 176 mm × 121,5 mm × 31 mm

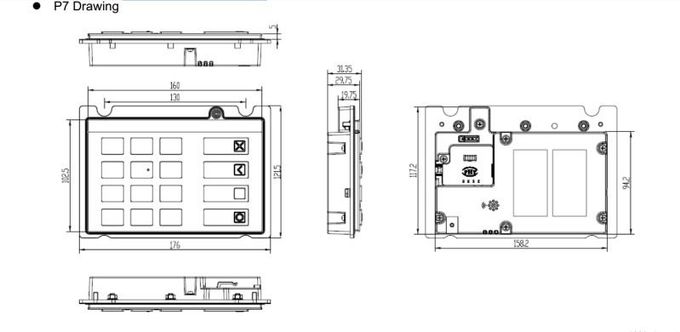

Rysunek P7

2.2 Procesor i pamięć

Edytor:

Rdzeń procesora ARM® Cortex® M3

Rdzeniowa częstotliwość robocza 60 MHz poprzez PLL

Pamięć:

Przestrzeń kodu: 512 KB

Przestrzeń danych: 96 KB

2.3 Złącze

Złącze USB

P7 przyjmuje standardowe gniazdo „B” dla interfejsu USB.

P7 jest zasilanym z magistrali urządzeniem zgodnym ze standardem USB 2.0. Maksymalny pobór prądu przez EPP wynosi 500 mA przy użyciu tego interfejsu.

Przypisanie zakończenia złącza USB, jak poniżej:

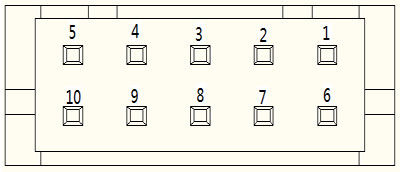

Złącze FDK

P7 zapewnia złącze FDK do obsługi 8-klawiszowej klawiatury funkcyjnej. Złącze pochodzi od ZEQAN-TECH (Kod produktu: A2023-2X05A).

3. funkcja produktu

3.1 Charakterystyka środowiskowa

Zasilanie: 4,0 V ~ 5,50 V, 500 mA (zasilanie magistrali USB)

Zakres temperatury pracy: -25 ° C ~ + 65 ° C

Zakres temperatur przechowywania: -30 ° C ~ + 70 ° C

Zakres temperatur transportu: -30 ° C ~ + 70 ° C

Wilgotność względna podczas pracy: 5% ~ 95% wilgotności względnej bez kondensacji

Przechowywanie Wilgotność względna: 5% ~ 98% rh bez kondensacji

Transport Wilgotność względna: 5% ~ 98% rh bez kondensacji

Maksymalna wysokość robocza: 3000 metrów

3.2 Testy i certyfikaty

Ochrona przed strumieniem wody / pyłem: IP65

Zgodność z RoHS

MTBF: Min.100 000 godzin przy 100 000 transakcji rocznie

EMI / EMP EN55032 / A dla emisji

EN55024 dla odporności

IEC61000-4-2 Poziom 4 dla ESD (Kontakt: ± 8KV; Powietrze: ± 15KV)

IEC / EN 61000-4-4 Sprzedaż detaliczna: 3 dla serii (2 kV na liniach energetycznych, 1 kV na liniach danych)

Certyfikaty:

CE

CB

PCI 4.X

PTS2.X

GUOMI

3.3 Wydajność klawiszy

Usuń Siła przełączania: 2,5 N ± 0,4

Siła klawiszy numerycznych: 3,5 N ± 0,7 (środkowa); 2,5 N ± 0,5 (krawędź)

Siła klawiszy funkcyjnych: 7,0 N ± 1,0 (środkowa); 3,0 N ± 0,5 (długa krawędź)

Żywotność klawiszy: minimum 2 000 000 cykli @ 5N

3.4 Wydajność baterii

Żywotność baterii @ 25ºC (bez obciążenia):> 10 lat

Żywotność baterii @ 25ºC (z obciążeniem):> 5 lat

4. funkcja oprogramowania

4.1 Format bloku pinów

IBM 3624

ANSI

ISO0

ISO1

ISO3

4.2 Aktualizacja oprogramowania układowego

Obsługuje uwierzytelnione oprogramowanie układowe zaktualizowane i pozostaje konfiguracja urządzenia i wartość klucza.

4.3 Algorytm

Szyfrowanie / deszyfrowanie DES / TDES (EBC / CBC)

Wygenerowano parę kluczy SM2

SM2 szyfrowanie / deszyfrowanie

Znak SM2 / weryfikacja

Skrót SM3

Szyfrowanie / deszyfrowanie SM4 (EBC / CBC)

Obliczanie DES / TDES / SM4 MAC

4.4 Autoryzowane wykrywanie usunięcia

4.5 Losowe generowanie danych

4.6 Zmiana układu klawiatury

4.7 Wprowadzanie zwykłego tekstu / PIN

4.8 Wprowadzanie hasła / Wprowadzanie klucza głównego terminala

4.9 Obsługa XFS 3.3 (rozszerzenia dla usług finansowych)

4.10 Obsługa diagnostyki stanu urządzenia za pomocą kontrolki

4.11 Środowisko oprogramowania

Działa w WINXP i WIN7 all edition i jest rozpoznawany jako urządzenie HID (Human Interface Device).
