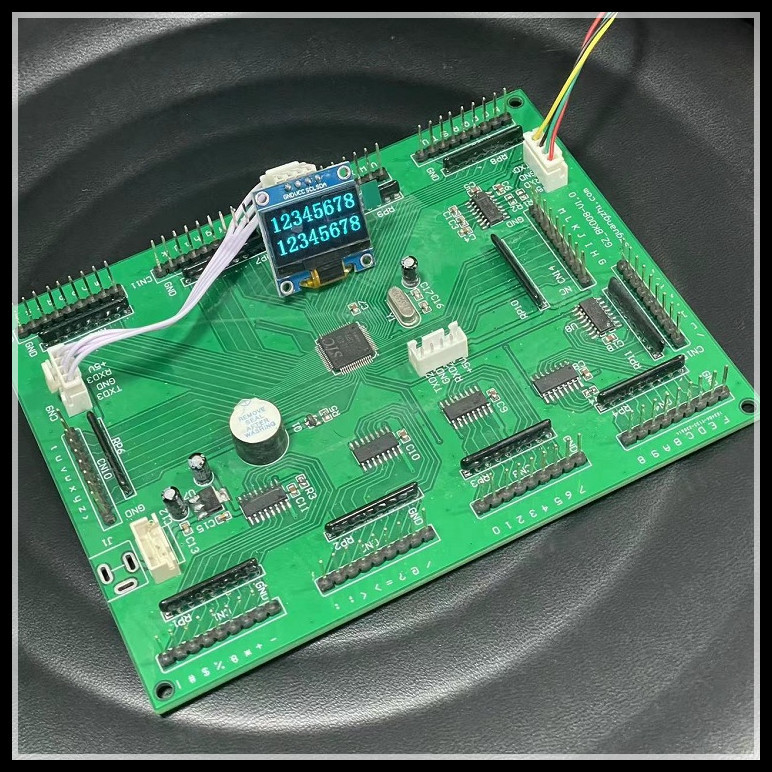

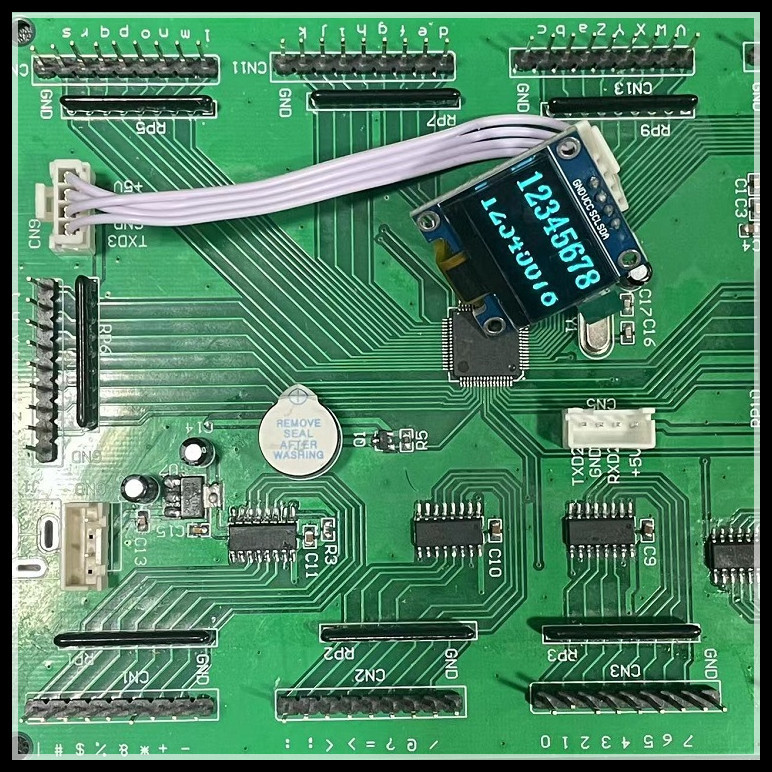

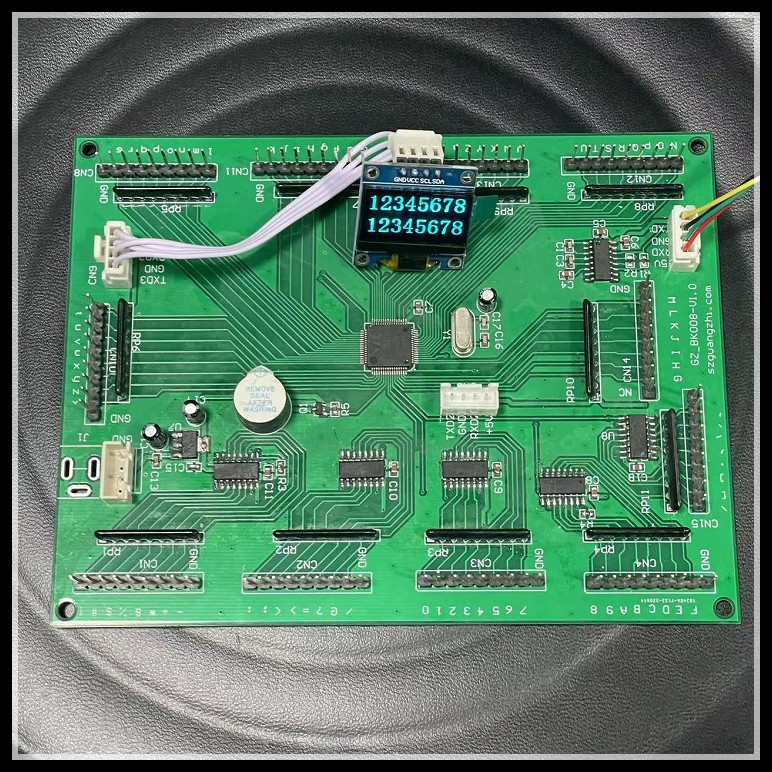

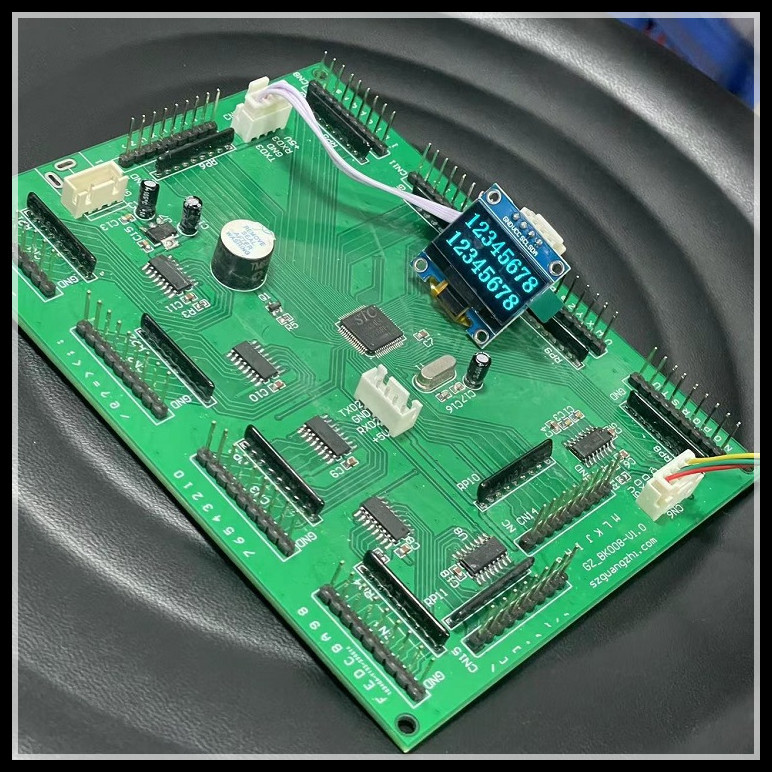

Nazwa płyty głównej: płytka drukowana z ekranem

Model tablicy sterowniczej: GZ-BK008-V1.0

Opis płyty głównej: Interfejs to interfejs R232, który można podłączyć do 80 zewnętrznych przycisków i co najwyżej do dwóch wyświetlaczy.Ekran wyświetla 2 linie, a rozmiar czcionki można regulować.Gdy na ekranie wyświetlane są 2 linie, każda linia ma maksymalnie 8 znaków i wyświetlane są tylko angielskie i cyfry;

Obsługa ekranu płyty głównej:

1. Ekran wyświetla tylko dwie linie, a każda linia wyświetla tylko 8 znaków.Gdy w oknie dialogowym zostanie wprowadzonych więcej niż 8 znaków, wyświetlanych jest tylko pierwszych 8 znaków;jeśli jest mniej niż 8 znaków, zamiast tego można użyć spacji.Jeśli znaki w każdym wierszu muszą być wyśrodkowane, zastąp je spacją;

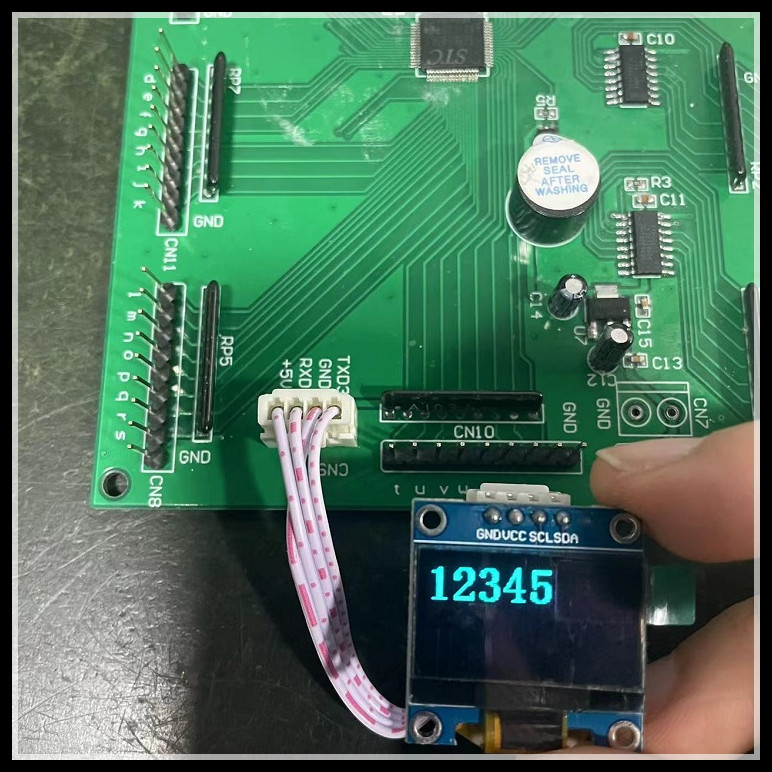

2. Wprowadź zawartość pierwszego wiersza ekranu: 1 plus żądaną zawartość, na przykład: 112345678, ekran wyświetla: 12345678

Wprowadź zawartość drugiego wiersza ekranu: 2 plus żądaną zawartość, na przykład: 212345678, ekran wyświetla: 12345678

Wyczyść zawartość pierwszego wiersza ekranu: wprowadź bezpośrednio 1, wybierz ręczne wysyłanie, pierwszy wiersz ekranu zostanie wyczyszczony bezpośrednio;

Wyczyść drugi wiersz zawartości ekranu: bezpośrednio wprowadź 2, wybierz ręczne wysyłanie, a następnie bezpośrednio wyczyść drugi wiersz ekranu;

Wyczyść całą zawartość ekranu: bezpośrednio wprowadź 3, wybierz ręczne wysyłanie, a ekran zostanie wyczyszczony bezpośrednio;

Protokół komunikacyjny płyty głównej:
