Wodoodporna konstrukcja przycisku: niklowana powłoka z mosiądzu ze stali nierdzewnej, wysokiej jakości metalowa obudowa, wodoodporny gumowy pierścień, większy spokój podczas korzystania z energii elektrycznej

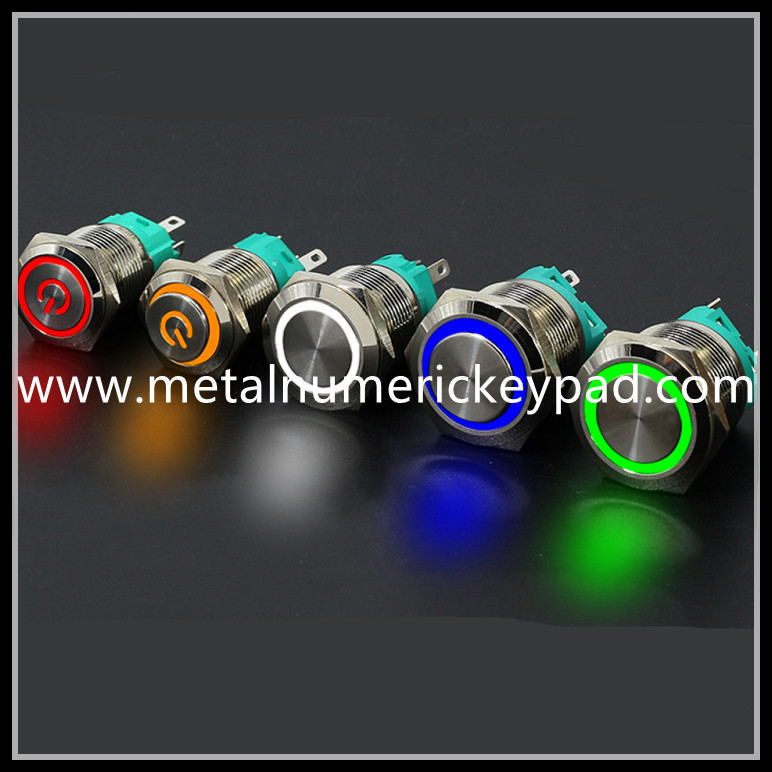

Opis podświetlanego przycisku: dioda LED może wybierać różne kolory, delikatny efekt świetlny, umiarkowana jasność, nieoślepiający, długa żywotność;świeci się symbol mocy pierścienia i świeci się lampka pierścieniowa;
Wydajność mikroprzełącznika metalowego:
Styk normalnie otwarty (NO): Normalnie w stanie wyłączonym, będzie włączony po naciśnięciu
Styk normalnie zamknięty (NC): zwykle w stanie włączonym, a następnie rozłączany po naciśnięciu
Samoczynne resetowanie: po naciśnięciu przycisk zresetuje się i odbije, gdy tylko ręka zostanie zwolniona (np. Przyciski komputera, przełączniki dzwonka)
Samoblokowanie: po naciśnięciu przycisk jest zablokowany, a następnie ponowne naciśnięcie przycisk może odskoczyć (na przykład przełącznik ścienny w domu)

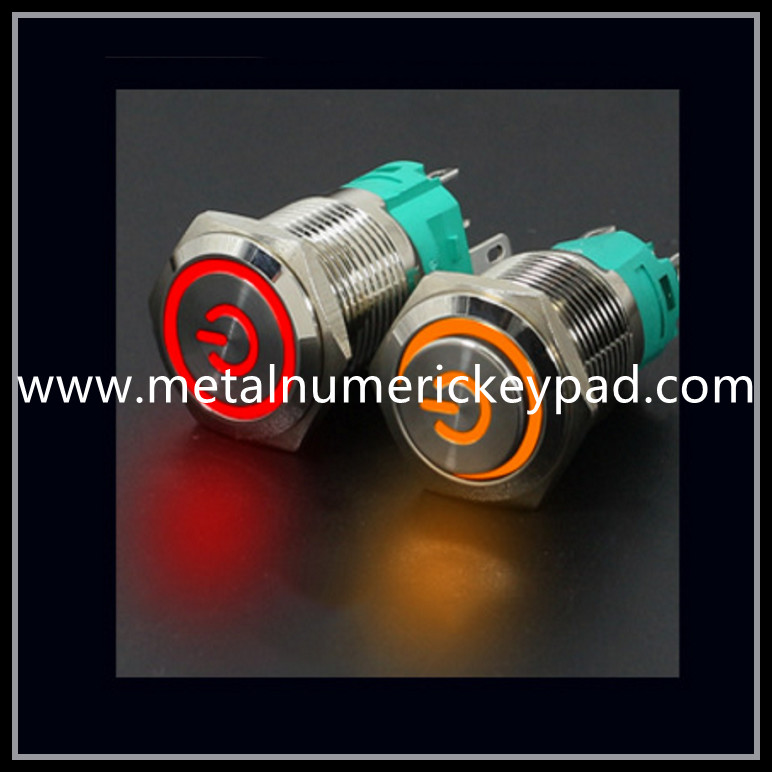

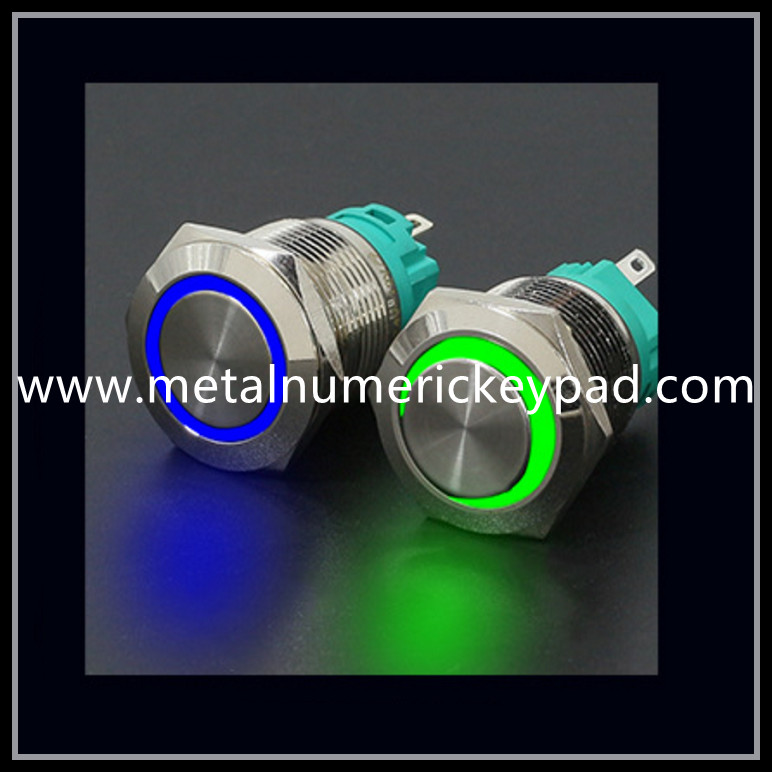

Fizyczny obraz przycisku przełącznika obudowy komputera:

Instrukcja okablowania metalowych lamp sygnalizacyjnych:
Normalnie otwarte okablowanie 1: podłącz podświetlany przełącznik do normalnie otwartego styku NO, a dioda LED włączy się po naciśnięciu
1: dolny poziom zasilania jest podłączony do wspólnego zacisku C;

2: normalnie otwarty pin NO i dodatni poziom diody LED są podłączone do dodatniego poziomu urządzenia;

3: ujemny poziom mocy i elektroda ujemna diody LED są połączone razem z biegunem ujemnym urządzenia;

Normalnie otwarte okablowanie 2: podłącz podświetlany przełącznik do normalnie otwartego styku NO, a dioda LED jest zawsze włączona;
1: dodatni stopień diody LED i wspólny zacisk są podłączone do dodatniego bieguna zasilacza;

2: normalnie otwarty pin NO jest podłączony do bieguna dodatniego urządzenia;

3: biegun ujemny zasilacza i biegun ujemny diody LED są połączone razem z biegunem ujemnym urządzenia;

Okablowanie normalnie zamknięte 1: podłącz podświetlany przełącznik do normalnie zamkniętego styku NC, a dioda LED zgaśnie po naciśnięciu;
1: dodatni stopień zasilania jest podłączony do wspólnego zacisku C;

2: normalnie zamknięty pin NC i dodatni stopień diody LED są połączone z dodatnim stopniem urządzenia;

3: biegun ujemny zasilacza i biegun ujemny diody LED są połączone razem z biegunem ujemnym urządzenia;

Połączenie normalnie zamknięte 2: podłącz podświetlany przełącznik do normalnie zamkniętej stopy NC, dioda LED jest zawsze włączona
1: podłącz biegun dodatni diody LED i wspólny zacisk do bieguna dodatniego zasilacza;

2: podłącz normalnie zamknięty pin NC do dodatniego bieguna urządzenia;

3: podłącz biegun ujemny zasilacza i biegun ujemny diody LED do bieguna ujemnego urządzenia;

Brak światła normalnie otwartego okablowania: naciśnij przycisk, aby włączyć urządzenie;
1: Podłącz jeden koniec zasilacza do przycisku „C” (wspólny koniec);

2: podłącz przełącznik NO (tj. Normalnie otwarty koniec) do jednego końca urządzenia;

3: podłącz drugi koniec zasilacza do urządzenia;

Połączenie normalnie zamknięte bez światła: wyłącz urządzenie po naciśnięciu przycisku;
1: Podłączyć jeden koniec zasilania do przycisku „C” „zacisk wspólny”;

2: Podłącz przełącznik NC (tj. Normalnie zamknięty) do jednego końca urządzenia;

3: podłącz drugi koniec zasilacza do urządzenia;
